6.6 Блокировка коридоров
При блокировке длинных коридоров по всей площади, рекомендуется использовать извещатели линейные активные оптико-электронные типа "Вектор-2" и извещатели пассивные оптико-электронные с линейной зоной обнаружения типа "Фотон-6А". Для надежной защиты коридоров извещатели следует устанавливать:
- активные - на расстоянии не менее 0,5 м друг от друга на высоте 0,8 - 1,3 м от уровня пола (для исключения хождения) и на расстоянии не менее 0,5 м друг от друга по ширине и высоте 1.5 - 2 м от уровня пола (для полной блокировки);
- пассивные - на высоте 2,3 - 3 м от уровня пола.
При блокировке проходов в коридоры, рекомендуется использовать извещатели линейные активные оптико-электронные типа "Вектор-3", извещатели пассивные оптико-электронные с поверхностной узконаправленной зоной обнаружения ("занавес"), объемные пассивные оптико-электронные, радиоволновые, ультразвуковые и комбинированные. Для надежной защиты коридоров извещатели следует устанавливать:
- активные - на расстоянии не менее 0,5 м друг от друга по высоте 1,5 - 2 м от уровня пола;
- объемные - на высоте 1,5 - 2,5 м от уровня пола.
При использовании радиоволновых, ультразвуковых и комбинированных извещателей их необходимо настраивать так, чтобы зона обнаружения извещателя блокировала весь проход в коридор.
Варианты блокировки с помощью различных извещателей приведены на рисунках 6.37 - 6.40.
6.7 Блокировка объема помещений
Размещение извещателей в помещении аналогично размещению извещателей при блокировке отдельных предметов, блокировке стен, пола и потолка.
6.8 Блокировка внешнего периметра и открытых площадок
При блокировке периметра оптико-электронными извещателями их блоки следует устанавливать на стенах, специальных столбах или стойках, обеспечивающих отсутствие колебаний амплитудой более 0,1 мм при воздействии внешних возмущающих воздействий. Вдоль блокируемого периметра (ограждения) должна быть выделена зона отторжения шириной не менее 1 м, которая должна быть свободна от растительности и предметов, препятствующих прохождению ИК-лучей.
Для надежной блокировки внешнего ограждения рекомендуется устанавливать блоки извещателей (ИК-луч) с внутренней стороны ограждения на высоте 0,4 - 0,5 м от верхнего края ограждения.
Для защиты блоков извещателей от посторонних лиц следует размещать блоки в специальных кожухах.
При блокировке периметра радиоволновыми извещателями они (блоки извещателей) могут размещаться вдоль забора, над забором, вдоль здания на большой высоте.
Для размещения извещателя с горизонтальным расположением антенн вдоль забора периметра охраняемого участка должна быть выделена зона отторжения шириной В, которая зависит от длины L зоны, охраняемой одним извещателем, и определяется из выражения:
В > (0,6+0,026L), м.
В этой зоне не должно быть построек, кустарника, деревьев, травы выше 0,1 м и т.п. Установку извещателя на выделенной зоне отторжения необходимо производить на жестких устойчивых к вибрациям опорах (капитальные стены, столбы диаметром 60 - 120 мм).
При выборе места установки извещателя необходимо учитывать, что он (его блоки) должен находится от забора на расстоянии, равном половине ширины зоны отторжения. Размещение извещателя над забором можно производить в случае, если ограждение имеет высоту не менее 2 м.
При выборе места установки объемного радиоволнового извещателя для блокировки открытых площадок необходимо учитывать следующее:
- размещение извещателя должно быть произведено с помощью механизма юстировки на жестких опорах, не подверженных вибрациям (колонне, столбе, капитальной стене);
- при использовании двух или более извещателей, их зоны обнаружения не должны пересекаться (это достигается параллельной ориентацией векторов излучений, разнесением извещателей на расстояние, превышающее максимальную ширину зон обнаружения). Если подобную установку извещателей осуществить невозможно, то необходимо использовать извещатели с разными частотными литерами;
- материальные ценности, расположенные на площадке, должны находиться в центре зоны обнаружения извещателя (суммарной зоны обнаружения нескольких извещателей). Высота ограждения площадки должна быть не менее 1,0 м, (например, сетка "рабица" с размером ячеек не менее 6´6 см). На площадке не допускается наличие кустов и деревьев, допускаются отдельные участки травы высотой не более 0,15 м по периметру площадки. Не допускается сток воды с крыши здания, если на внешней стороне стены здания установлен извещатель.
На охраняемой площадке могут быть отдельные вибрирующие предметы, амплитуда колебаний которых не превышает 1 мм.
Допускаются кратковременные ударные колебания ограждения площадки с амплитудой до 1 см. Вне пределов охраняемой площадки (5 - 7 м от границы охраняемой зоны) допускается наличие кустов и крон деревьев, построек. Охраняемая площадка должна быть удалена на расстояние не менее 300 м от железнодорожных линий и не менее 1 км от аэропортов и мощных радиопередающих станций.
Высота установки извещателя определяется высотой охраняемых предметов. Высота подвеса и угол наклона извещателя должны выбираться таким образом, чтобы перед зоной тени существовал участок зоны обнаружения, защищающий подход к охраняемому предмету. Рекомендуется высота подвеса 3,0 - 7,0 м.
Варианты блокировки периметра и открытых площадок с помощью различных извещателей приведены на рисунках 6.45 - 6.49.
Рисунок 6.1 - Блокировка двухстворчатого окна извещателями омическими и магнитоконтактными

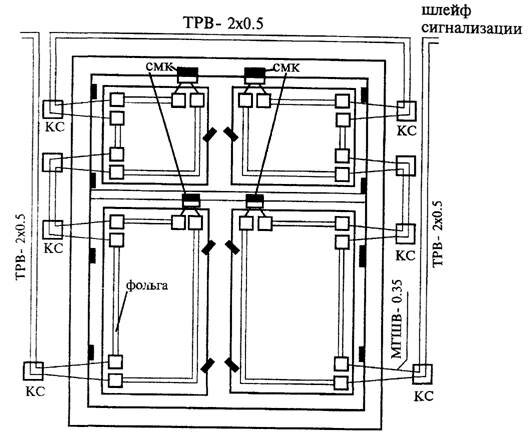

Рисунок 6.2 - Блокировка четырехстворчатого окна извещателями омическими и магнитоконтактными
БОС-Блок обработки сигнала извещателя "Окно-4"
ДРС-Датчик разрушения стекла
Рисунок 6.3 - Блокировка двухстворчатого окна извещателями магнитоконтактными и поверхностными ударноконтактными
Рисунок 6.4 - Варианты установки извещателя охранного поверхностного "Стекло-1"
Рисунок 6.5 - Блокировка окна на открывание и разрушение извещателями "Стекло-1" и магнитоконтактными
Рисунок 6.6 - Блокировка оконных проемов на проникновение извещателями пассивными оптико-электронными с зоной обнаружения типа "занавес"
Рисунок 6.7 - Блокировка окна на открывание и проникновение извещателями магнитоконтактными и пассивными оптико-электронными с зоной обнаружения типа "занавес"
Рисунок 6.8 - Блокировка окна на проникновение пассивными оптико-электронными извещателями с объемной зоной обнаружения при установке их в углу помещения или на стене

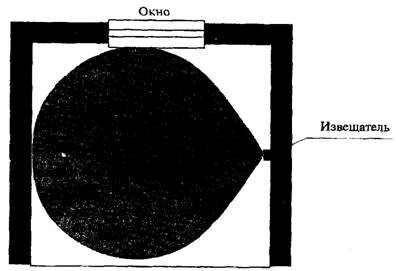

Рисунок 6.9 - Блокировка окна на открывание и проникновение объемными радиоволновыми и комбинированными извещателями
Рисунок 6.10 - Блокировка окна на открывание, разбитие стекла и проникновение поверхностным пьезоэлектрическим извещателем "Гюрза-050М"

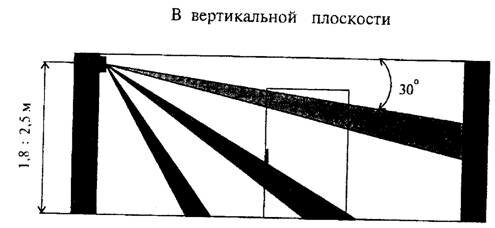

Рисунок 6.11 - Блокировка двери на проникновение извещателями пассивными оптико-электронными с зоной обнаружения типа "занавес"
Рисунок 6.12 - Блокировка дверей (ворот) на открывание и пролом проводом и извещателями магнитоконтактными (выключателями конечными)
Рисунок 6.13 - Блокировка двери на открывание и проникновение извещателями магнитоконтактными и пассивными оптико-электронными с зоной обнаружения типа "занавес"

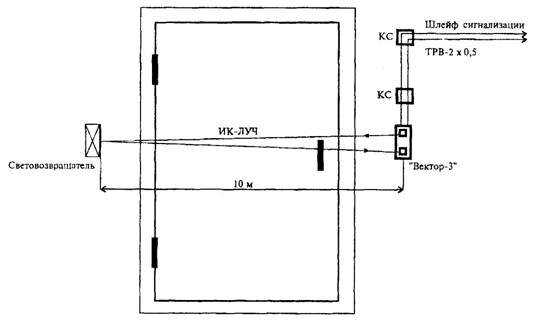

Рисунок 6.14- Блокировка дверей (ворот) на открывание извещателями активными линейными оптико-электронными
БП - блок приемника
БИ - блок излучателя
Рисунок 6.15 - Блокировка дверей на открывание и проникновение извещателем активным линейным оптико-электронным "Вектор-2"
Рисунок 6.16 - Блокировка двери на открывание извещателем магнитоконтактным
Рисунок 6.17- Блокировка двери на открывание и пролом извещателем поверхностным пьезоэлектрическим "Гюрза -050М"

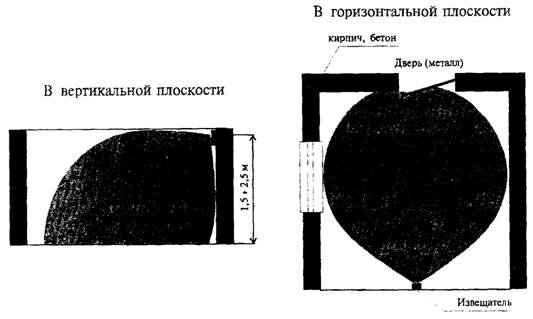

Рисунок 6.18 - Блокировка двери на проникновение объемным оптико-электронным извещателем

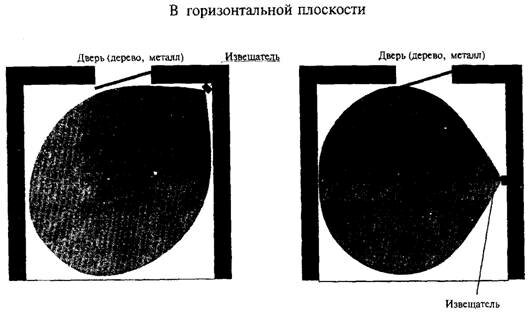

Рисунок 6.19 - Блокировка двери на открывание и проникновение объемными радиоволновыми и комбинированными извещателями
Рисунок 6.20 - Блокировка ворот выключателями конечными (ВК)
Рисунок 6.21 - Блокировка оконных решеток, решеток воздуховодов
и решетчатых дверей проводом
Рисунок 6.22 - Блокировка фальшрешетки воздуховода проводом
КС 1-KCN- устанавливаются через каждые 5 м блокируемой поверхности
Рисунок 6.23 - Блокировка стен, полов и потолков проводом

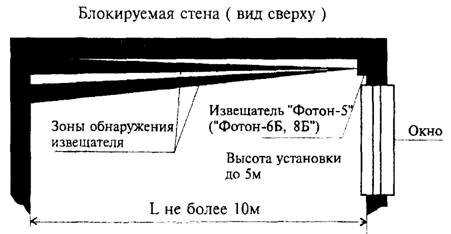

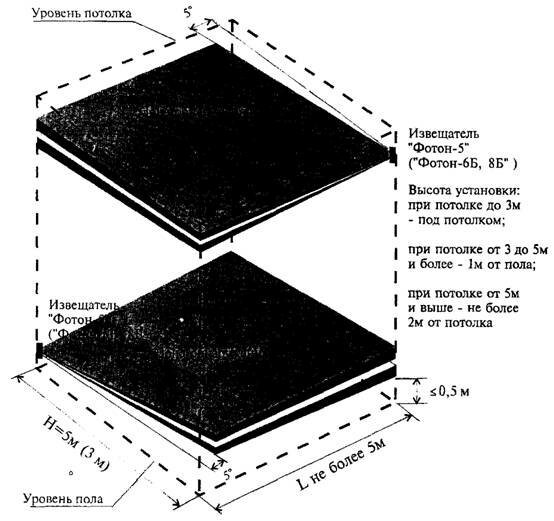

Рисунок 6.24 - Блокировка стен, потолка и пола на проникновение извещателями пассивными оптико-электронными с зоной обнаружения типа " занавес ".
Рисунок 6.25 - Блокировка стен, потолка и пола на пролом
извещателем поверхностным "Грань-2"
Размещение извещателя для охраны стен (пола, потолка)
А1 - извещатель
S1 - максимальная блокируемая площадь- не менее 12 м2 (для сплошной бетонной, кирпичной и деревянной конструкции с радиусом R, соответствующим этой площади.)
S2 - площадь, неохваченная окружностью с выбранным радиусом действия.
ШС- шлейф сигнализации приемно-контрольного прибора.
Размещение извещателя для охраны монолитного пола, потолка,
с захватом стен или соседних помещений.
Рисунок 6.26 - Блокировка стен, потолков и полов на ударное воздействие, разрушение, пиление, сверление извещателем поверхностным вибрационным "Шорох-1"
Н - высота установки:
- при потолке до 3 м - под потолком
- при потолке от 3 до 5 м - не более 1 м от потолка
- при потолке от 5 м и выше - не более2 м от потолка
Рисунок 6.27 - Блокировка стен, потолка и пола на проникновение извещателями
активными линейными оптико-электронными
Рисунок 6.28 - Одновременная блокировка на проникновение стен, пола и потолка, а также объема помещения объемными пассивными оптико-электронными извещателями
в горизонтальной плоскости
S1 - зона обнаружения извещателя
S2 - зона, неохваченная извещателем
в вертикальной плоскости
|
Тип |
L, м |
H1, м |
Н2, м |
|
Аргус-2 |
2-4 до 12-16 |
6-8 |
5-6 |
|
Аргус-2М |
1-2 до 6-8 |
3-4 |
2-3 |
|
Волна-5 |
2-5 до 12-15 |
8 |
6 |
|
Эхо-2 |
1-4 до 6 |
5 |
5 |
|
Эхо-3 |
1-4 до 8 |
8 |
8 |
|
DT4201T |
0-6 |
0-6 |
0-3 |
|
DT4351T |
0-11 |
0-9 |
0-3 |
|
DT4501T |
0-15 |
0-12 |
0-3 |
Рисунок 6.29 - Одновременная блокировка на проникновение стен, потолка и пола,
а также объема помещения объемными радиоволновыми, ультразвуковыми и комбинированными извещателями.
|
Извещатель |
L не менее, м |
|
Аргус-2 |
5 |
|
Apгyc-2 м |
5 |
|
Волна-5 |
4 |
|
ДТ4201Т |
3 |
|
ДТ4351Т |
3 |
|
ДТ4501Т |
3 |
|
Эхо-2 |
5 |
|
Эхо-3 |
5 |
Рисунок 6.30 - Блокировка помещения несколькими радиоволновыми, ультразвуковыми и комбинированными извещателями
Рисунок 6.31 - Блокировка сейфа извещателем емкостным "Пик"
Максимальная площадь, контролируемая одним извещателем при установке на:
металлическом шкафе - не менее 6 м2 по внешней его поверхности;
металлическом засыпном сейфе - не менее 3 м2 по его поверхности.
Рисунок 6.32 -Блокировка сейфа извещателем вибрационным пьезоэлектрическим "Шорох-1"
