4.4 Разметка крепления ППК
Таблица 4.2
Размеры крепления ППК
|
Наименование |
№ |
Размеры, мм |
Наименование |
№ |
Размеры, мм |
||||
|
ППК |
Рис. |
A |
В |
С |
ППК |
Рис. |
A |
В |
С |
|
"Сигнал-3М-1" |
4.1 |
141 |
- |
- |
"Сигнал- ВК-4" |
4.4 |
112 |
137 |
56 |
|
"Сигнал-31" |
4.4 |
120 |
183 |
60 |
"Сигнал-СПИ" |
4.4 |
112 |
137 |
56 |
|
"Сигнал-37А" |
4.4 |
118 |
90 |
63 |
"Рубин-3" |
4.3 |
374 |
117 |
187 |
|
"Сигнал-37М" |
4.4 |
145 |
100 |
77 |
"Рубин-6" |
4.6 |
420 |
150 |
35 |
|
"Сигнал-37Ю" |
4.4 |
118 |
90 |
63 |
"Рубин-8П" |
4.1 |
270 |
- |
- |
|
"УОТС-1-1" |
4.4 |
90 |
167 |
45 |
"Пульсар" |
4.6 |
420 |
150 |
35 |
|
"Сигнал-41М" |
4.4 |
112 |
137 |
56 |
"Сигнал-ВК, ВК-Р" |
4.4 |
112 |
137 |
56 |
|
"Сигнал-44": БПК, |
4.4 |
94 |
170 |
47 |
"Квинта": БПК, |
4.1 |
300 |
- |
- |
|
ЭВ |
4.1 |
50 |
- |
- |
ВТ |
4.1 |
300 |
- |
- |
|
"Аккорд": БПК, |
4.3 |
180 |
162 |
90 |
"Интервал": |
4.1 |
- |
- |
- |
|
БФ, |
4.2 |
68 |
40 |
- |
ПКП, |
4.5 |
95 |
20 |
- |
|
БВИ |
4.1 |
20 |
- |
- |
МИ |
|
|
|
|
|
|
|
|
|
Рисунок 4.1 |
Рисунок 4.2
|
|
|
|
|
|
|
Рисунок 4.3
|
Рисунок 4.4 |
|
|
|
|
|
|
Рисунок 4.5 |
Рисунок 4.6 |
|
4.5 Схемы внешних соединений ППК
Рисунок 4.7 - "Сигнал-3М-1"
Рисунок 4.8 - "Сигнал-31"
Рисунок 4.9 - "Сигнал-37А", "Сигнал-37М", "Сигнал-37Ю"
Р - контакт на размыкание
З - контакт на замыкание
Рисунок 4.10- "УОТС-1
ПЦН1 - сигнал "Тревога" (обрыв);
ПЦН2 - сигнал "Внимание"
Рисунок 4.11 - "УОТС-М"
Рисунок 4.12 - "Сигнал-41"
Рисунок 4.13 - "Сигнал-41М"
Рисунок 4.14 - "Сигнал-44"
Цепь 220 В имеет отдельный ввод ХТ1.

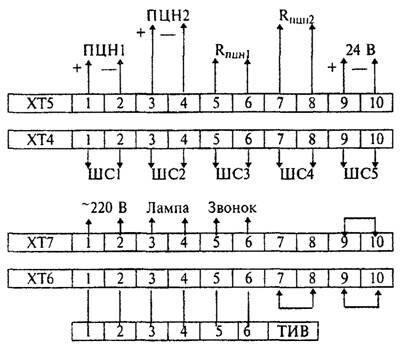

Рисунок 4.15 - "Сигнал-45"
VD - диод полупроводниковый типа КД 521А
Рисунок 4.16 - " Сигнал-ВК", "Сигнал-ВК-Р"
Рисунок 4.17 - "Сигнал-ВК-4"
VD - диод полупроводниковый типа КД 521А.
В автономном режиме работы перемычки клемм XN1, XN2 и XN11, XN12 должны быть устранены. Для СПИ типа "Фобос" установить перемычку на клеммы XN11 и XN12. Для СПИ типа "Нева" установить перемычку на клеммы "4" и "5" разъема ХТ2.
Рисунок 4.18 - "Сигнал-СПИ"
Рисунок 4.19 - "Квинта"
К разъему ХТ1 подключаются только низковольтные цепи.
Рисунок 4.20 - "Аккорд"
Рисунок 4.21 - "Интервал"
Разъемы П1 - П4 одинаковы как для блока базового, так и для линейных блоков. Перемычки (разъемы П3 и П4) соответствующие не подключенным ШС (разъемы П1 и П2) должны быть удалены.
Рисунок 4.22 - "Рубин-3"
Рисунок 4.23 - "Рубин-6"
ШС1, ШС2 - охранные или пожарные шлейфы.
ШС3 - ШС8 - охранные шлейфы.
К разъему ХТ5 подключаются низковольтные цепи.
Рисунок 4.24 - "Рубин-8П"
Рисунок 4.25 - "Пульсар"
Рисунок 4.26 - "Vista-101"
Рисунок 4. 27 - "Буг"
Блоки БП и БУ соединяются кабелем, входящем
в комплект поставки, через разъемы "БП-БУ".
Рисунок 4.28 - "Адрес"
Рисунок 4.29 - "Vista-501"
5 ОПОВЕЩАТЕЛИ И УСТРОЙСТВА КОММУТАЦИИ
Оповещатели предназначены для подачи световых и звуковых сигналов тревоги, привлечения внимания персонала охраны, психологического воздействия на нарушителя. Они подразделяются на световые и звуковые. Напряжение питания, потребляемая мощность оповещателей должна соответствовать аппаратуре ОПС, совместно с которой они работают.
5.7 Оповещатели световые
В качестве световых оповещателей используются лампы накаливания, светодиоды и импульсные газоразрядные источники света. Последние позволяют получить высокую интенсивность светового потока при малом токе потребления.
Световые оповещатели устанавливаются в местах, удобных для визуального контроля - межвитринные и межоконные пространства, тамбуры выходных дверей и т.п.
5.2 Оповещатели звуковые
В качестве звуковых оповещателей применяются звуковые излучатели различных принципов действия:
- электромагнитные - сирены, звонки;
- электродинамические - громкоговорители;
- пьезоэлектрические.
Наиболее экономичными и эффективными являются пьезоэлектрические оповещатели. Они позволяют получить уровень звукового давления 90 - 110 дБ при напряжении питания 12В и токе потребления порядка 60 - 200 мА.
Звуковые оповещатели устанавливаются на наружных фасадах зданий на высоте не менее 2,5 м от уровня земли; в помещениях они устанавливаются в местах удобных для контроля персоналом охраны и не доступных посторонним лицам.
Звонки громкого боя МЗ-1, МЗ-2 предназначены для подачи мощных звуковых низкочастотных сигналов с широкой диаграммой направленности. Рекомендуемое применение - использование для звуковой сигнализации на улице.
Питание звонка МЗ-1 осуществляется от сети переменного тока напряжением 220 В, звонка МЗ-2 - от источника постоянного тока напряжением 220/110 В. Конструктивно звонки выполняются в обычном и пылебрызгонепроницаемом исполнении, корпуса МЗ-1 и МЗ-2 идентичны.
Технические характеристики приведены в таблице 5.1.
Разметка крепления приведена на рисунке 5.1 согласно таблице 5.2.
Сирена сигнальная СС-1 предназначена для подачи мощных звуковых низкочастотных сигналов с широкой диаграммой направленности. Рекомендуемое применение - использование для звуковой сигнализации на улице.
Питание сирены осуществляется от сети переменного тока напряжением 220 В. Конструктивно сирена выполнена в пылебрызгонепроницаемом исполнении, но на открытом воздухе ее рекомендуется устанавливать под навес или козырек.
Технические характеристики приведены в таблице 5.1.
Разметка крепления приведена на рисунке 5.2 согласно таблице 5.2.
Оповещатель звуковой "АС-22" предназначен для подачи мощных звуковых низкочастотных сигналов с высокой различимостью на фоне акустических шумов. Рекомендуемое применение - использование в отапливаемых и неотапливаемых помещениях, а также в системах охраны транспортных средств.
Питание осуществляется от сети переменного тока напряжением 220 В при малом энергопотреблении. Конструктивно сирена выполнена в брызгозащищенном исполнении, но на открытом воздухе ее рекомендуется устанавливать под навес или козырек.
Технические характеристики приведены в таблице 5.1.
Разметка крепления приведена на рисунке 5.1 согласно таблице 5.2.
Оповещатель звуковой "Свирель" предназначен для подачи мощных звуковых низкочастотных сигналов с высокой различимостью на фоне акустических шумов. Рекомендуемое применение - использование в отапливаемых и неотапливаемых помещениях, а также в системах охраны транспортных средств (в салоне). Самый экономичный оповещатель.
Питание осуществляется от источника постоянного тока напряжением 12 В при малом энергопотреблении. Конструктивно сирена выполнена в брызгозащищенном исполнении. При установке следует учитывать, что звук частоты 1500 - 3000 Гц оптимально распространяется в зоне прямой видимости.
Технические характеристики приведены в таблице 5.1.
Разметка крепления приведена на рисунке 5.1 согласно таблице 5.2.
Оповещатель звуковой "Дека" предназначен для подачи мощных звуковых низкочастотных сигналов с высокой различимостью на фоне акустических шумов. Рекомендуемое применение - использование в отапливаемых и неотапливаемых больших помещениях, на улице, а также в системах охраны транспортных средств (под капотом).
Таблица 5.1
Характеристики звуковых оповещателей
|
Характеристика |
АС-22 |
Свирель |
Дека |
МЗ-1 |
МЗ-2 |
СС-1 |
|
Напряжение питания, В: |
|
|
|
|
|
|
|
от сети переменного тока |
140-260 |
|
|
187-244 |
220/110* |
187-244 |
|
от источника постоянного тока |
|
10,2-14,4 |
9-15 |
|
|
|
|
Ток потребления, мА |
50 |
60 |
1200 |
136 |
136 |
182 |
|
Уровень звукового давления, дБ, не менее |
100 |
95 |
120 |
103 |
103 |
103 |
|
Несущая частота звуковых сигналов, Гц |
50 |
1500-3000 |
1600-2800 |
- |
- |
- |
|
Диапазон рабочих температур, °С |
-30 - +50 |
-30 - +50 |
-50 - +50 |
-40 - +50 |
-40 - +50 |
-40 - +50 |
|
|
|
|
|
|
|
|
|
Габаритные размеры, мм |
100´122´45 |
72´94´64 |
136´155 |
350´325´116 |
350´325´116 |
180´151 |
|
Масса, кг, не более |
0,2 |
0,2 |
0,6 |
5,0 |
5,0 |
2,5 |
Питание осуществляется от источника постоянного тока напряжением 12 В. Конструктивно сирена выполнена в брызгозащищенном исполнении. При установке следует учитывать, что звук частоты 1600 - 2800 Гц оптимально распространяется в зоне прямой видимости.
Технические характеристики приведены в таблице 5.1.
Разметка крепления приведена на рисунке 5.2 согласно таблице 5.2.
