ПРИЛОЖЕНИЕ 1
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ ПРОТИВОПОЖАРНЫХ ДЫМОВЫХ КЛАПАНОВ
|
№ п.п. |
Параметр |
КДМ-2 |
КПК-1 |
КПВС-1 |
КПД-4 |
КПУ-1М |
|
1 |
Предел огнестойкости, мин, не менее |
60 |
90 |
60 |
60 |
60 |
|
2 |
Приведенное сопротивление дымогазопроницанию при температуре 20 °С в закрытом положении клапана кг-1 · м-1, не менее |
8000/Fкл |
||||
|
3 |
Инерционность срабатывания, с, не более |
2 |
30 |
60 |
2 |
20 |
|
4 |
Номинальное напряжение переменного тока частотой 50 Гц, В |
220 |
||||
|
5 |
Потребляемая мощность, Вт |
100 |
15 |
25 |
19 |
8 |
|
6 |
Масса клапана в зависимости от типоразмерного ряда, кг |
|
|
|
|
|
|
|
не менее не более |
13 17 |
4 100 |
4 80 |
- 10 |
6 72 |
Эксплуатация указанных клапанов должна осуществляться в закрытых помещениях, кроме помещений категорий А и Б по пожаровзрывоопасности.
Все вышеуказанные дымовые клапаны прошли испытания во ВНИИПО МВД России, на основании которых выданы сертификаты соответствия и пожарной безопасности, а также лицензии на право использования знака соответствия пожарной безопасности.
ПРИЛОЖЕНИЕ 2
КЛАПАН ДЫМОВОЙ КДМ-2
ЗАО «ВИНГС-М»
143900, Московская обл., г. Балашиха-3, а/я 7,
тел/факсы (095)529-76-39, 521-32-56, 523-05-49
Схема конструкции клапана КДМ-2
1 - корпус клапана; 2 - заслонка; 3 - электромагнит; 4 - сердечник электромагнита;
5 - регулируемая скоба; 6- ось поворота заслонки; 7- пружина; 8 - уплотнитель;
9- концевой выключатель; 10 - штырь; 11 - кронштейн; 12 - резиновый амортизатор
В миллиметрах
|
Ширина |
Высота |
Длина |
Проходное сечение, м2 |
|
550 700 |
440 500 |
165 165 |
0,3 0,2 |
Клапан оснащен автоматически и дистанционно управляемым электромагнитным или электромеханическим приводом. По заявке Заказчика поставляются декоративные решетки, а также изготовляются клапаны других установочных размеров (минимальный размер 350х300 мм, более 800х600 мм - в сборке кассетного типа).
Электрическая схема подключения клапана КДМ-2 с электромагнитным приводом
ЭМП - электромагнитный привод; ЭМ - электромагнит; KB - концевой выключатель; Л1, Л2 - лампы световой сигнализации; Т - тумблер включения/выключения электропитания;
РВ, КРВ - реле времени, контакт реле времени; ППК - прибор приемно-контрольный

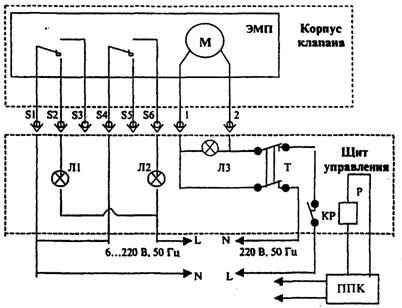

Электрическая схема подключения клапана КДМ-2 с приводом «Belimo»
ЭМП - электромеханический привод «Belimo»; М - электродвигатель;
Л1, Л2, Л3 - лампы световой сигнализации; Т - тумблер включения/выключения электропитания; Р, КР - реле, контакт реле; ППК - прибор приемно-контрольный
ПРИЛОЖЕНИЕ 3
КЛАПАН ДЫМОВОЙ КПК-1
ТОО «ВИНГС»
141080, Московская обл., г. Юбилейный, МКРН 3, а/я 13,
тел/факс (095)515-07-91
Конструктивная схема клапана КПК-1
Стеновой дымовой клапан
1 - механизм привода; 2 - заслонка; 3 - корпус;
4 - термовспучивающийся уплотнитель; 5 - решетка
Типоразмерный ряд внутренних и установочных размеров
поперечного сечения клапанов КПК-1
|
№ п.п. |
Условное обозначение клапана КПК-1 |
Типоразмерный ряд внутренних размеров поперечного сечения клапана (АхВхL), мм |
Типоразмерный ряд условных установочных размеров клапана дымоудаления (DхCхL), мм |
|
1 |
КПК-1.010.01 |
150х150х230 |
270х270х230 |
|
2 |
КПК-1.010.02 |
200х200х230 |
320х320х230 |
|
3 |
КПК-1.010.03 |
250х250х230 |
370х370х230 |
|
4 |
КПК-1.010.04 |
300х300х230 |
420х420х230 |
|
5 |
КПК-1.010.05 |
400х400х230 |
520х520х230 |
|
6 |
КПК-1.010.06 |
500х500х230 |
620х620х230 |
|
7 |
КПК-1.010.07 |
600х600х230 |
720х720х230 |
|
8 |
КПК-1.010.08 |
800х800х230 |
920х920х230 |
|
9 |
КПК-1.010.09 |
1000х1000х230 |
1120х1120х230 |
|
10 |
КПК-1.010.10 |
1200х1200х230 |
1320х1320х230 |
|
11 |
КПК-1.010.11 |
1500х1500х230 |
1620х1620х230 |
|
12 |
КПК-1.010.12 |
2000х2000х230 |
2120х2120х230 |
|
13 |
КПК-1.010.13 |
500х700х230 |
620х820х230 |
По специальным заказам изготовляются клапаны с промежуточными значениями размеров поперечного сечения, указанных в типоразмерном ряде с шагом 50 мм. Клапан оснащен автоматически и дистанционно управляемым электроприводом, который устанавливается по заказу внутри или снаружи корпуса. Заказ клапана производится по формуле
|
КПК-l.010 |
xx |
xx |
x |
|
|
С |
d |
е, |
где С - указатель размера клапана по таблице типоразмерного ряда; d - указатель типа привода (ЭМ - электромагнитный привод, ЭП -- электромеханический привод); е - указатель назначения (Д - дымовой, О - огнезадерживающий). По заказу комплектуется декоративной решеткой.

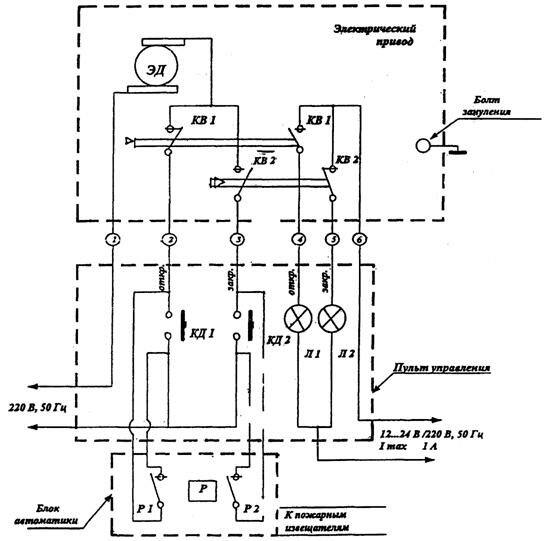

Принципиальная электросхема клапана КПК-1
ПРИЛОЖЕНИЕ 4
КЛАПАН ДЫМОВОЙ КПВС-1.Д
ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО «ВОЗДУХОТЕХНИКА»
121471, Москва, ул. Рябиновая, 40, тел. 447-01-11, факс 448-53-01
|
ТУ 4863-182-04612941-98
|
Чертеж: РК-293 РК-294 |
|
Код |
Обозначение |
Сечение, мм |
Длина, мм |
Количество створок, шт. |
Масса, кг |
|
5КЛАС02930Ц |
РК-293 |
150х150 |
|
|
5,1 |
|
5КЛАС02931Ц |
-01 |
200х200 |
|
|
6,4 |
|
5КЛАС02932Ц |
-02 |
250х250 |
200 |
1 |
7,6 |
|
5КЛАС02933Ц |
-03 |
300х300 |
|
|
8,8 |
|
5КЛАС02934Ц |
-04 |
350х350 |
|
|
10,2 |
|
5КЛАС02940Ц |
РК-294 |
400х400 |
|
|
14,8 |
|
5КЛАС02941Ц |
-01 |
500х500 |
180 |
2 |
19,1 |
|
5КЛАС02942Ц |
-02 |
600х600 |
|
|
23,6 |
|
5КЛАС02943Ц |
-03 |
800х800 |
220 |
|
35,0 |
|
5КЛАС02944Ц |
-04 |
1000х1000 |
280 |
|
49,7 |
Клапан оснащен автоматически и дистанционно управляемым электромеханическим приводом. По специальным заказам клапаны изготовляются с промежуточными значениями размеров сечения с шагом 50 мм в пределах от 150 до 1000 мм. Заказ клапана производится по формуле КПВС-1У(АхВ),
где У - указатель назначения (Д - дымовой, О - огнезадерживающий);
АхВ - поперечное сечение клапана.
Электросхема клапана КПВС-1
КВ1, КВ2 - концевые выключатели; КД1, КД2 - кнопки дистанционного управления;
Р - блок реле с нормально разомкнутыми контактами Р1 и Р2; ЭП - электродвигатель привода; Л1, Л2 - световые индикаторы
ПРИЛОЖЕНИЕ 5
КЛАПАН ДЫМОВОЙ КПД-4
ООО «ВЕЗА»
105203, Москва, ул. 16-я Парковая, д. 5,
тел/факс 461-60-33, 461-25-14, 461-14-41
1 - корпус; 2 - лопатка; 3 - электромагнит; 4 - конечный переключатель
В миллиметрах
|
Ширина b |
Высота h |
Длина l |
|
500 700 500
|
500 500 700
|
160 160 160
|
Клапаны сохраняют работоспособность при вертикальной установке и расположении электромагнита сверху. Клапан оснащен автоматически и дистанционно управляемым электромагнитным приводом. По заказу комплектуется декоративной решеткой. Заказ клапана производится по формуле
КПД-4-АхВ-С-Н-Р,
где АхВ - поперечное сечение клапана; С - вариант «А» с двумя фланцами, вариант «Б» с одним фланцем; Н - номинальное напряжение 24 или 220 В; Р - при комплектации решеткой.
Электрические схемы подключения клапана КПД-4 с электромагнитом
ЭМ - электромагнит; РК1 - контакт блока автоматического пожаротушения (в комплект поставки не входит); РК2 - контакт реле времени (в комплект поставки не входит);
КН - кнопка дистанционного открытия клапана (в комплект поставки не входит);
РК3 - контакты концевого переключателя для сигнализации положения лопатки клапана («закрыто» - «открыто»), Л1, Л2 - лампы сигнализации положения лопатки клапана (в комплект поставки не входят)
ПРИЛОЖЕНИЕ 6
КЛАПАН ДЫМОВОЙ КПУ-1М
ООО «ВЕЗА»
105203, Москва, ул. 16-я Парковая, д. 5
тел./факс 491-60-33, 461-25-14, 461-14-41
1 - корпус; 2 - лопатка; 3 - исполнительное устройство
|
Размеры, мм |
Кол-во |
Масса, |
||||
|
А |
В |
t |
т |
L |
лопаток, шт. |
кг |
|
100 |
100 |
130,0 |
4 |
300 |
1 |
6,0 |
|
150 |
150 |
180,0 |
4 |
300 |
1 |
7,0 |
|
200 |
200 |
230,0 |
4 |
300 |
1 |
8,0 |
|
250 |
250 |
140,0 |
8 |
300 |
1 |
9,5 |
|
300 |
300 |
165,0 |
8 |
300 |
1 |
11,0 |
|
400 |
400 |
143,3 |
12 |
300 |
2 |
15,0 |
|
500 |
500 |
132,5 |
16 |
300 |
2 |
19,0 |
|
600 |
600 |
157,5 |
16 |
300 |
2 |
24,0 |
|
800 |
800 |
166,0 |
20 |
300 |
4 |
35,0 |
|
1000 |
1000 |
171,6 |
24 |
300 |
4 |
47,5 |
|
1200 |
1200 |
205,0 |
28 |
300 |
6 |
71,5 |
Клапан оснащен автоматически и дистанционно управляемым электромагнитным или электромеханическим приводом. По заявке Заказчика поставляется декоративно ограждающая сетка, монтажная рама для крепления клапана к строительной конструкции.
При заказе клапанов следует указать: клапан дымовой КПУ-1М, размер АхВ, тип привода, напряжение питания 24 или 220 В.

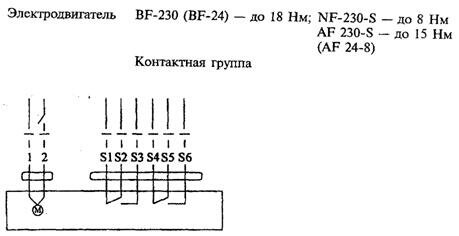

Электрические схемы подключения исполнительных устройств
клапана КПУ-1М
а) электропривод фирмы «Белимо»
Для LF 230-S: при отключении привода от сети контакты переключателя должны раскрыться не менее чем на 3 мм. Для LF 24-S: подсоединение через трансформатор.
б) электромагнитный привод
ЭМ-электромагнит
РК1 - контакт блока автоматического пожаротушения (в комплект поставки не входит)
РК2 - контакт реле времени (в комплект поставки не входит)
РК3 - контакты концевого переключателя для сигнализации положения лопатки клапана («закрыто» - «открыто»)
КН - кнопка дистанционного открытия клапана (в комплект поставки не входит)
L1; L2 - лампы сигнализации положения лопатки клапана (в комплект поставки не входят)
ЛИТЕРАТУРА
1. Справочник проектировщика. Внутренние санитарно-технические устройства. Часть 3. Вентиляция и кондиционирование воздуха. Книга 2. - М.: Стройиздат, 1992.
2. СНиП 2.04.05-91*. Отопление, вентиляция и кондиционирование.
3. СНиП 2.08.01-89*. Жилые здания.
4. СНиП 2.08.02-89*. Общественные здания и сооружения.
5. СНиП 2.09.02-85*. Производственные здания.
6. СНиП 2.09.04-87*. Административные и бытовые здания.
7. СНиП 2.11.01-85*. Складские здания.
8. СНиП 21-01-97*. Пожарная безопасность зданий и сооружений.
9. МГСН 4.04-94. Многофункциональные здания и комплексы.
