ГОСТ 27710-88 · Материалы электроизоляционные. Общие требования к методу испытания на нагревостойкость

Раздел 07 7 из 8

Таблица 11

Таблица 11



tm, ч

lg p

tm, ч

lg p

tm, ч

lg p

при 212 °С

при 190 °С

при 171 °С

288

0,834-1

0,789-1

0,781-1

0,766-1

0,743-1

1344

0,754-1

0,784-1

0,709-1

0,835-1

0,709-1

5376

0,711-1

0,667-1

0,814-1

0,841-1

0,726-1

336

0,752-1

0,664-1

0,735-1

0,640-1

0,737-1

1512

0,750-1

0,602-1

0,750-1

0,772-1

0,658-1

6048

0,748-1

0,709-1

0,821-1

0,712-1

0,641-1

384

0,635-1

0,871-1

0,661-1

0,669-1

0,696-1

1680

0,602-1

0,718-1

0,599-1

0,613-1

0,599-1

6720

0,649-1

0,637-1

0,633-1

0,713-1

0,667-1

432

0,619-1

0,550-1

0,819-1

0,519-1

0,601-1

1848

0,636-1

0,544-1

0,506-1

0,601-1

0,662-1

7392

0,529-1

0,512-1

0,749-1

0,593-1

0,760-1

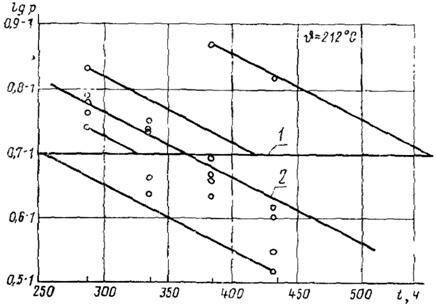

Определение предлагаемого времени до разрушения образца (разрушающие испытания)





1-линия критерия конечной точки; 2-линия наилучшего совпадения

Черт. 5



Таблица 12



Расчетный параметр

Значение расчетного параметра при , °C



212

190

171

при i:







1

0,7826-1

0,7582-1

0,7518-1

2

0,7056-1

0,7084-1

0,7262-1

3

0,7064-1

0,6262-1

0,6598-1

4

0,6216-1

0,5938-1

0,6286-1

360

1596

6384

b

-0,001005

-0,0003425

-0,00006488

а

0,0657

0,2183

0,1058



То есть, если предположить, что образец испытывается во время t вместо времени tm, то измеренной величиной будет ре вместо фактически измеренной величины р.

Полученное таким образом предполагаемое время до разрушения образца tij приведено в табл. 13.

Расчет диапазона нагревостойкости продолжают как в примере 1 с тремя температурами (k=3) и 20-ю образцами при каждой температуре ni = 4,5 = 20) с общим числом N = k · ni = 60 образцов.



Таблица 13



Предполагаемые периоды времени до разрушения образца tij , ч, при , °С

Предполагаемые периоды времени до разрушения образца tij, ч при , °С

212

190

171

212

190

171

422

1505

5561

320

1396

5950

378

1592

4883

555

1736

5765

370

1373

7149

346

1388

5703

355

1741

7565

354

1429

6936

332

1373

5793

381

1388

6227

389

1661

6804

352

1723

4772

301

1229

6203

284

1396

4510

372

1661

7929

551

1285

8163

277

1725

6248

253

1562

5759

374

1422

5155

334

1740

8333



В табл. 14 показан расчет, проведенный на настольном электронном калькуляторе с введенными статистическими программами для определения средней величины, стандартного отклонения и коэффициентов в уравнении регрессии при fi = ni - 1 = 19, fi = kfi = 57, f = N - 2 = 58,

.

Диапазон нагревостойкости определяют как



Таблица 14



Расчетный параметр

Значение расчетного параметра



для i

для нижней границы предполагаемого диапазона



1

2

3

температур, соответствующих 20000 ч

, °С

212

190

171



0,002062

0,002160

0,002252



51,0831

63,5645

75,8151



130,609655

202,066656

287,509901



2,5542

1,1782

3,7906



0,0071290

0,0023486

0,0059685



0,0051487



5,8



(0,95; k-1)

6,0

-

0,002158



6494



-10,839



2,5502

3,1864

3,7866



0,0019984



0,4



F=(0,95; k-2; f1)

4,0

-

0,0050944



s

0,0714



t(0,95; f)

1,68



, °C

210

190

170

150

X

0,002070

0,002160

0,002257

0,002364

2,606

3,186

3,820

4,513

3,6526 · 10-7



0,000195

0,000086

0,000226

0,000689

2,582

3,171

3,794

4,468

403

1540

6600

32600

382

1480

6230

29400

Т, ч

5000

20000

174

156

0,002239

0,002331

0,000178

-

0,004



6487

0,000178

0,000513

0,002242

0,002338

173

155





Полное оглавление
