Раздел 8

Раздел 8

В разделе 8:

в подразделе 8.1:

пункт 8.1.8 изложить в следующей редакции:

"8.1.8. Алгоритм обнаружения очага пожара и наведения на него ПРС-С должен соответствовать технической документации изготовителя с учетом конкретных условий объекта защиты. Помимо иных способов пуска, предусмотренных нормативными документами по пожарной безопасности и (или) технической документацией изготовителя, ПРС-С должны быть оборудованы дистанционным ручным пуском - от устройств, расположенных у входа в защищаемое помещение, и при необходимости - с пожарного поста.";

в пункте 8.1.14 слово "пламени" исключить;

пункт 8.1.16 после слов "огнетушащего вещества" дополнить словами ", интенсивность орошения защищаемой площади";

в пункте 8.2.2 подраздела 8.2 слова "по логической схеме дизъюнкции (логической схеме "или")" заменить словами "по логической схеме "или".

Раздел 9

В разделе 9:

в абзаце седьмом подраздела 9.5 слова "(раздел 6)" исключить;

в пункте 9.9.7 подраздела 9.9 слова "заземлены (занулены)" заменить словом "заземлены";

абзац седьмой пункта 9.12.1 подраздела 9.12 изложить в следующей редакции:

"Станция пожаротушения может быть размещена в блок-боксе заводской готовности, установленном снаружи здания. Допускается размещение блок-боксов внутри защищаемых зданий I и II степени огнестойкости, за исключением защищаемых помещений здания, при этом вход (выход) из помещения, в котором установлен блок-бокс, обеспечивается непосредственно наружу.";

пункт 9.14.5 подраздела 9.14 дополнить абзацем следующего содержания:

"Для одноэтажных зданий площадью менее 50 м² с выходом из защищаемого помещения непосредственно наружу допускается осуществлять удаление ГОТВ естественной вентиляцией в результате открытия имеющихся проемов здания с выполнением требований безопасности.";

пункт 9.16.7 подраздела 9.16 изложить в следующей редакции:

"9.16.7. Заземление приборов и оборудования установок должно соответствовать требованиям технической документации на оборудование.".

Раздел 10

В разделе 10:

пункт 10.2.4 подраздела 10.2 дополнить абзацем следующего содержания:

"В случае наличия местного ручного пуска его применение не должно приводить к подаче порошка на людей.";

в пункте 10.4.5 подраздела 10.4 слова "и зануление" исключить.

Раздел 11

В разделе 11:

в подразделе 11.2:

в подпункте "н" пункта 11.2.4 слова "(раздел 6)" исключить;

в пункте 11.2.12 слова "заземлены (занулены)" заменить словом "заземлены".

Разделы 12, 13

Дополнить разделами 12, 13 следующего содержания:

"12. Установки сдерживания пожара

12.1. УСП предназначены для снижения скорости увеличения площади пожара и образования его опасных факторов в зданиях и помещениях, относящихся к 1 группе в соответствии с Приложением А к настоящему своду правил, до начала действий по тушению пожара первым прибывшим подразделением пожарной охраны.

12.2. Водяные УСП должны соответствовать требованиям [1], ГОСТ Р 71080.

12.3. На УСП должна быть разработана проектная документация в соответствии с требованиями ГОСТ Р 21.101.

12.4. УСП следует проектировать с учетом архитектурных, конструктивных и объемно-планировочных решений защищаемых зданий, сооружений, помещений и размещенного в них технологического оборудования, возможности и условий применения огнетушащих веществ.

12.5. При проектировании УСП для защищаемого здания, сооружения, независимо от количества входящих в него помещений или пожарных отсеков, принимается один пожар, если иное не указано в техническом задании на проектирование.

12.6. Проектирование водозаполненных УСП следует осуществлять только с принудительным пуском. Включение УСП должно обеспечиваться как автоматически, так и вручную (дистанционно или по месту). Автоматическое включение УСП следует осуществлять по сигналам от автоматических ИП.

12.7. Устройства ручного пуска следует устанавливать на стенах, перегородках и конструкциях, изготовленных из негорючих материалов, при этом указанные устройства должны быть защищены от случайного приведения их в действие и механического повреждения. Расположение указанных устройств должно быть (1,5 0,1) м от уровня земли или пола до органа управления (рычага, кнопки и тому подобное).

12.8. При проектировании УСП с использованием ТРВ в качестве огнетушащего вещества следует учитывать требования подраздела 6.4 раздела 6 настоящего свода правил.

12.9. Продолжительность работы водозаполненных УСП должна быть не менее продолжительности подачи воды, указанной в разделе 6 для водозаполненных АУП применительно к группе защищаемого помещения.

12.10. Методика расчета гидравлических сетей водозаполненных УСП приведена в приложении Б настоящего свода правил.

12.11. В дополнение к требованиям настоящего раздела при проектировании УСП следует руководствоваться СТО, согласованными с федеральным органом исполнительной власти, осуществляющим функции по нормативно-правовому регулированию в области пожарной безопасности, при подтверждении положительными результатами огневых испытаний применительно к группе однородных объектов либо к группе однородной пожарной нагрузки.

13. Установки пожаротушения автономные

13.1. УПА подразделяются по виду ОТВ на жидкостные, пенные, газовые, порошковые, аэрозольные и комбинированные.

13.2. В специально оговоренных в СП 486.1311500 случаях вместо АУП допускается применение УПА.

13.3. При проектировании систем противопожарной защиты с применением УПА (за исключением газовых) следует руководствоваться СТО, согласованными с федеральным органом исполнительной власти, уполномоченными на решение задач в области пожарной безопасности, при подтверждении положительными результатами огневых испытаний применительно к группе однородных объектов либо к группе однородной пожарной нагрузки, а также требованиями настоящего свода правил.

Примечание: проектирование и расчет газовых УПА производится в соответствии с приложениями Г и Д к настоящему своду правил.

13.4. Проектная документация должна содержать информацию о составе УПА и размещении их элементов, алгоритме работы, виде ОТВ, расчетном количестве и запасе ОТВ, мерах по обеспечению безопасности людей в случае срабатывания установки, мероприятиях по удалению ОТВ из защищаемого объекта после срабатывания УПА.

Кроме того, в проектной документации должны быть определены организационно-технические мероприятия, обеспечивающие контроль технического состояния автономной УПА.

13.5. УПА с применением ГОА, модулей пожаротушения, газовых ОТВ (в том числе в составе ТМГОТВ) должны иметь соответствующие документы об оценке их соответствия требованиям технических регламентов, полученные в аккредитованных в национальной системе аккредитации органах по сертификации и испытательных лабораториях.

ОТВ и газы, входящие в состав изделий, по степени воздействия на организм человека должны относиться к 3 или 4 классу опасности в соответствии с ГОСТ 12.1.007 до воздействия открытого пламени.

По степени воздействия на озоновый слой газовые ОТВ (в том числе в составе ТМГОТВ), а также газы для вытеснения ОТВ должны быть озонобезопасными (значение озоноразрушающего потенциала равно нулю).".

Приложение Б

В приложении Б:

В разделе Б.1:

в подразделе Б.1.1:

в пункте Б.1.1.3 слово "воздушная" заменить словом "воздухозаполненная";

формулу Б.1 пункта Б.1.1.12 изложить в следующей редакции:

"q = (1,3 - 1,5)is; p₁ = (q / 10K)2, (Б.1)";

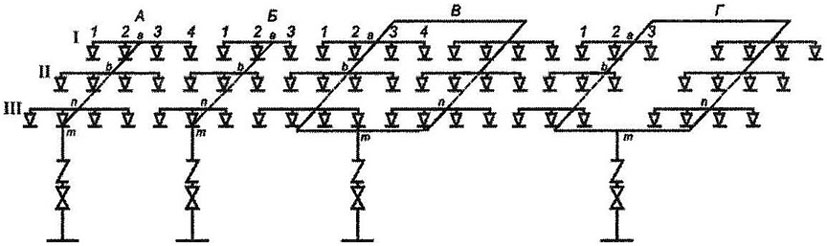

Рисунок Б.2 изложить в следующей редакции:

"

А - тупиковая секция с симметричным расположением

оросителей; Б - тупиковая секция с несимметричным

расположением оросителей; В - секция с симметричным

кольцевым питающим трубопроводом; Г - секция

с несимметричным кольцевым питающим трубопроводом; I, II,

III - рядки распределительного трубопровода; a, b... n,

m - узловые расчетные точки;

1, 2, 3, 4 - оросители

Рисунок Б.2 - Схемы распределительной сети всех видов АУП";

в подразделе Б.1.2:

пункт Б.1.2.16.1 изложить в следующей редакции:

"Б.1.2.16.1. Симметричную и несимметричную кольцевые схемы, представленные на рисунке Б.2, секции В и Г, рассчитывают аналогично тупиковой сети, но при 50% расчетного расхода воды по каждому полукольцу, если нет нормально закрытых разделительных запорных устройств. При наличии на кольцевой сети нормально закрытых разделительных запорных устройств каждая полуветвь рассчитывается на 100% расход.";

в подразделе Б.1.3:

в пункте Б.1.3.11 слово "диктующем" исключить;

абзац седьмой пункта Б.1.3.12 изложить в следующей редакции:

" - плотность воды, кг/м³".

Приложение Г

В приложении Г:

в столбце "Стандарт" строки "Этанол" таблиц Г.1 - Г.4, Г.6, Г.9, Г.10 слова "ГОСТ 18300" заменить словами "ГОСТ Р 55878";

примечание к таблице Г.15 признать утратившим силу.

Приложение Д

В примечаниях к пункту Д.1 приложения Д:

в пункте 3 слова "ГОСТ 12.1.004" заменить словами "ГОСТ 12.1.044";

дополнить пунктом 4 следующего содержания:

"4. Нормативную объемную огнетушащую концентрацию ГОТВ для тушения пожара подкласса A2 в соответствии с ГОСТ 27331 следует принимать равной нормативной объемной огнетушащей концентрации для тушения н-гептана.".

Приложение М

Дополнить приложением М следующего содержания:

"Приложение М

МЕТОДИКА

ОГНЕВЫХ ИСПЫТАНИЙ АВТОМАТИЧЕСКИХ УСТАНОВОК ПОЖАРОТУШЕНИЯ

ТОНКОРАСПЫЛЕННОЙ ВОДОЙ

М.1. Общие положения

М.1.1. Для определения огнетушащей способности АУП-ТРВ применительно к группам помещений 1, 2, 3, 4.1 и 4.2 в соответствии с приложением А к настоящему своду правил применяются методы испытаний, предусматривающие тушение МОП. Для определения огнетушащей способности установок пожаротушения тонкораспыленной водой применительно к группам помещений 5, 6 и 7 в соответствии с приложением А к настоящему своду правил применяются методы испытаний, предусматривающие тушение натурной пожарной нагрузки.

Допускается проведение испытаний по определению огнетушащей способности АУП-ТРВ, по специально разработанным программам и методикам с использованием реальной горючей нагрузки, с учетом специфики пожарной опасности объекта защиты. Указанные программы и методики должны быть утверждены заказчиком и согласованы испытательной лабораторией и одной из научных или образовательных организаций, находящихся в ведении МЧС России.

М.1.2. Проведение огневых испытаний АУП-ТРВ должно осуществляться аккредитованной лабораторией. При отсутствии возможности проведения огневых испытаний аккредитованной лабораторией допускается проведение испытаний изготовителем АУП-ТРВ при участии профильных специалистов образовательных и (или) научных организаций, находящихся в ведении МЧС России.

М.1.3. Запуск АУП-ТРВ осуществляется по сигналу от СПС либо при разрушении теплового замка распылителя.

Для МОП класса A для 1 и 2 групп помещений допускается при испытаниях осуществлять ручной запуск АУП-ТРВ при проведении предварительных огневых испытаний по оценке максимального времени обнаружения МОП класса A с использованием ИП различного типа согласно положениям подраздела М.3.1 раздела М.3 настоящего приложения.

Для МОП класса B для 1 и 2 групп помещений допускается запуск АУП-ТРВ по истечении заданного времени свободного горения в соответствии с подпунктом М.3.3.3.1 пункта М.3.3.3 настоящего приложения.

М.1.4. СПС выполняется в соответствии с требованиями СП 484.1311500.

В качестве технических средств для обнаружения очагов пожара предусматриваются типы ИП, рекомендуемые производителем: дымовые, газовые, аспирационные, линейные и так далее.

Расстановка ИП выполняется в соответствии с подразделом 6.6 раздела 6 СП 484.1311500 по типу СПС - алгоритму С (контроль каждой точки двумя автоматическими ИП в соответствии с пунктами 6.4.4 и 6.6.2 СП 484.1311500), исходя из максимально возможного удаления ИП от МОП. Рекомендуемые схемы размещения автоматических ИП различного типа, расположенных на защищаемой площади, условно контролируемой одним распылителем (модулем), представлены в разделе М.7 настоящего приложения.

М.1.5. Испытания должны проводиться при нормальных условиях в соответствии с ГОСТ 15150.

М.2. Метрологическое обеспечение испытаний

М.2.1. Технические средства, применяемые при проведении испытаний, указаны в таблице М.1.

Таблица М.1 - Технические средства, используемые при испытаниях

Наименование	Технические характеристики
Датчик температуры (термистор) NTC 103F3435 или аналог	Диапазон измерения не менее: -40... +100 °C. Погрешность не более: 3 °C
Секундомер электронный "Интеграл С-01" или аналог	Предел измерений не менее: 0 - 9 ч 59 мин 59,99 с Цена отсчета не более: 1 с. Погрешность не более: (9,6 * 10-6 * Tx + 0,01), где Tx - значение измеренного интервала времени, с
Рулетка измерительная	Предел измерений не менее: 0 - 4000 мм. Погрешность не более: 1 мм
Лазерный дальномер	Предел измерений не менее: 20 м. Погрешность не более: 1,5 мм
Прибор комбинированный Testo 608-Н1 или аналог	Предел измерений не менее: от 0 до плюс 50 °C; 15 - 85%. Погрешность не более: 3% относительной влажности, 0,5 °C
Барометр-анероид БАММ-1 или аналог	Диапазон измерений не менее: 80 - 106 КПа. Погрешность не более: 0,2 кПа
Влагомер древесины testo 606-1 или аналог	Диапазон измерений не менее: 9 - 20% по весу
Тепловизор UTi260B или аналог	Диапазон измерений: не менее 0 - 400 °C, разрешение не менее: 256 x 192 пикс
Цилиндр мерный от 0 до 2000 мл	Цена деления не более: 20 мл

М.2.2. При испытаниях допускается применять технические средства, не приведенные в настоящем приложении, при условии обеспечения требуемой точности измерений.

М.3. Определение огнетушащей эффективности при тушении МОП

класса A и B для 1 и 2 групп помещений

М.3.1. Определение времени автоматического запуска

распылителя (модуля) от ИП различного типа

М.3.1.1. Подготовка к испытаниям:

М.3.1.1.1. устанавливается МОП, выбранный в соответствии с подразделом М.3.2 настоящего раздела;

М.3.1.1.2. устанавливаются ИП необходимых типов и подключаются к СПС. Схемы размещения ИП представлены в разделе М.7 настоящего приложения.

М.3.1.2. Проведение испытаний:

М.3.1.2.1. осуществляется поджиг МОП;

М.3.1.2.2. фиксируется время срабатывания каждого ИП;

М.3.1.2.3. проводятся не менее трех испытаний. Фиксируется значение времени срабатывания каждого типа ИП.

Примечание: далее при огневых испытаниях АУП-ТРВ в соответствии с подразделом М.3.2 настоящего раздела время свободного горения МОП класса A определяется как максимальное время срабатывания для каждого типа ИП (либо как время разрушения теплового замка спринклерного распылителя).

М.3.2. Тушение МОП класса A (пожарная нагрузка для групп

помещений 1 и 2)

М.3.2.1. Конструкция МОП:

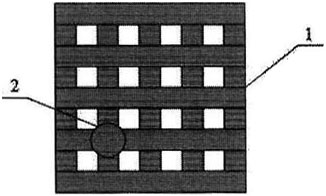

М.3.2.1.1. МОП класса A представляет собой штабель древесины (рисунок М.1) с параметрами в соответствии с подпунктом М.3.2.1.2 настоящего пункта. Деревянный штабель размещается на металлической подставке высотой 100 - 150 мм;

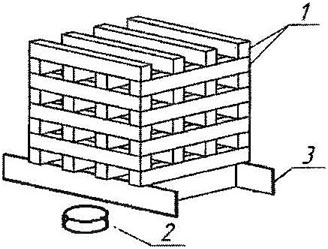

1 - деревянный брусок; 2 - емкость металлическая;

3 - металлическая подставка.

Рисунок М.1 - Устройство деревянного штабеля (МОП класса A)

М.3.2.1.2. в качестве горючего материала используются бруски хвойных пород дерева не ниже 3-го сорта в соответствии с ГОСТ 8486 квадратного сечения (n) мм и длиной (L) мм. Влажность пиломатериала должна быть от 10 до 14% в соответствии с ГОСТ 16588.

Бруски, образующие наружные грани деревянного штабеля, могут скрепляться для прочности скобами или гвоздями. Деревянный штабель выкладывается так, чтобы бруски каждого последующего слоя были перпендикулярны брускам нижележащего слоя. Количество брусков в каждом слое деревянного штабеля - a. Количество слоев - b. При этом по всему объему должны образовываться каналы прямоугольного сечения. Параметры брусков (штабелей) принимаются в зависимости от времени (t) срабатывания СПС (времени разрушения колбы распылителя) и составляют:

n = (40 2) мм, L = (1000 20) мм, a = 12; b = 6;

n = (40 2) мм, L = (1500 20) мм, a = 18; b = 6;

n = (40 2) мм, L = (2000 20) мм, a = 24; b = 6.

В случае если мощности приведенных очагов пожара недостаточно для срабатывания ИП (разрушения теплового замка распылителя), допускается использовать МОП класса 2A и выше согласно таблице В.1 ГОСТ Р 51057;

М.3.2.1.3. под очаг (конкретно под ближайшее к геометрическому центру очага перекрестье брусков) устанавливается источник зажигания (металлическая емкость высотой 5 - 10 см диаметром 14 - 16 см). Расстояние от источника зажигания (верха емкости) до нижнего бруска в очаге должно составлять от 1 до 5 см.

М.3.2.2. Подготовка к испытаниям:

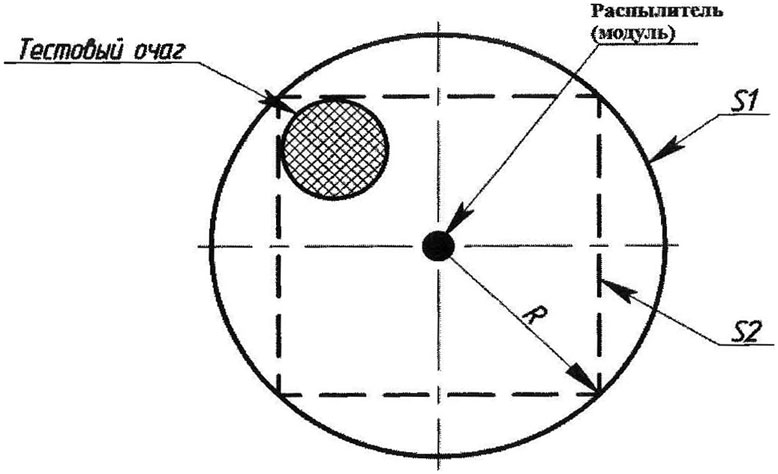

М.3.2.2.1. порядок расстановки МОП класса A на защищаемой площади относительно распылителя (модуля) указан на рисунке М.2. Допускаются испытания АУП-ТРВ с несколькими распылителями (модулями). При этом очаг должен быть расположен в зоне действия одного из распылителей (модулей) с учетом рисунка М.2;

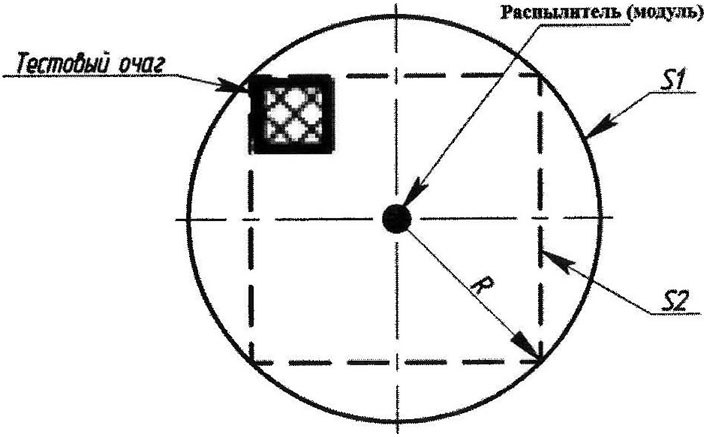

S1 - граница площади орошения в виде круга,

защищаемая одним распылителем (модулем), м²;

S2 - граница площади, приведенная к квадрату, условно

контролируемая одним распылителем (модулем), м²;

R - радиус площади орошения, защищаемой одним

распылителем (модулем), м

Рисунок М.2 - Порядок расстановки МОП класса A на защищаемой

площади относительно распылителя (модуля)

М.3.2.2.2. металлическая подставка помещается под деревянный штабель таким образом, чтобы центры деревянного штабеля и поддона совпали;

М.3.2.2.3. в металлическую емкость заливается спирт в объеме 30 2 мл;

М.3.2.2.4. монтируется АУП-ТРВ с учетом максимальных параметров (высота установки, расстояние между распылителями (модулями) и так далее).

М.3.2.3. Проведение испытаний:

М.3.2.3.1. осуществляется поджиг горючего (спирта) в емкости. Время свободного горения МОП до момента запуска АУП-ТРВ на тушение определяется как максимальное время обнаружения данного МОП для каждого типа ИП в соответствии с подразделом М.3.1 настоящего раздела;

М.3.2.3.2. производится запуск АУП-ТРВ в ручном (с учетом положений пункта М.1.3 раздела М.1 и подраздела М.3.1 раздела М.3 настоящего приложения) или автоматическом режиме. Фиксируют результат тушения ("потушен" ("не потушен");

М.3.2.3.3. факт тушения МОП определяется визуально и (или) с помощью технических средств (видеокамер, тепловизоров);

М.3.2.3.4. результат испытания считается положительным, если обеспечивается ликвидация пламенного горения МОП в течение времени работы АУП-ТРВ, но не более 20 минут, после запуска АУП-ТРВ и после этого отсутствует повторное воспламенение очага в течение 10 минут;

М.3.2.3.5. проводятся два испытания. Испытания считаются успешными, если в каждом из двух испытаний получены положительные результаты.

М.3.3. Тушение МОП класса B (пожарная нагрузка для групп

помещений 1 и 2)

М.3.3.1. Конструкция модельного очага: МОП класса B представляет собой очаг 34B в соответствии с ГОСТ Р 51017.

М.3.3.2. Подготовка к испытаниям:

М.3.3.2.1. порядок расстановки МОП класса B на защищаемой площади относительно распылителя (модуля) указан на рисунке М.3. Допускается испытание АУП-ТРВ с несколькими распылителями (модулями). При этом очаг должен быть расположен в зоне действия одного из распылителей (модулей) с учетом рисунка М.3;

S1 - граница площади орошения в виде круга,

защищаемая одним распылителем (модулем), м²;

S2 - граница площади, приведенная к квадрату, условно

контролируемая одним распылителем (модулем), м²;

R - радиус площади орошения, защищаемой одним

распылителем (модулем), м

Рисунок М.3 - Порядок расстановки МОП класса B на защищаемой

площади относительно распылителя (модуля)

М.3.3.2.2. наполняется в противень слой воды в соответствии с ГОСТ Р 51017. На слой воды наливается бензин в соответствии с ГОСТ Р 51017.

М.3.3.2.3. монтируются АУП-ТРВ с учетом максимальных параметров (высота установки распылителей (модулей), расстояние между распылителями (модулями) и так далее).

М.3.3.3. Проведение испытаний:

М.3.3.3.1. с помощью факела осуществляется поджиг горючего в противне. Время свободного горения МОП определяется временем срабатывания СПС (временем разрушения теплового замка распылителя), но не более 60 секунд.

М.3.3.3.2. по истечении времени свободного горения производится запуск АУП-ТРВ. Фиксируется результат тушения ("потушен" ("не потушен").

М.3.3.3.3. факт тушения МОП определяется визуально и (или) с помощью технических средств (видеокамер).

После ликвидации пламенного горения производится повторный поджиг очага с целью подтверждения факта его тушения, а не его полного выгорания. При этом производить смачивание факела ЛВЖ и его поджиг над очагом не допускается;

М.3.3.3.4. результат испытания считается положительным, если обеспечивается ликвидация пламенного горения МОП в течение 5 минут после запуска АУП-ТРВ;

М.3.3.3.5. проводят два испытания. Испытания считаются успешными, если в каждом из двух испытаний получены положительные результаты;

М.3.3.3.6. после каждого испытания противень охлаждают до температуры ниже температуры самовоспламенения горючего и обновляют его содержимое.

М.3.4. Отчетность по испытаниям, порядок регистрации

и хранения результатов проведения испытаний и контроля

М.3.4.1. Оформляется протокол огневых испытаний (в свободной форме), подтверждающий выполнение программы испытаний и содержащий оценку результатов испытаний с конкретными точными формулировками, отражающими соответствие испытуемых образцов изделия требованиям программы испытаний.

М.3.4.2. Осуществляется видеосъемка испытаний.

М.3.4.3. Осуществляется фиксирование параметров окружающей среды в помещении перед испытаниями (начальная температура и влажность).

М.3.5. Требование к помещению для испытаний

М.3.5.1. Помещение для испытаний должно иметь размеры (длина x ширина), превышающие (не менее чем на 2 м в каждую сторону) линейные размеры зоны действия распылителя. Высота помещения должна быть не менее максимально допустимой высоты установки распылителей (модулей) согласно ТД производителя. В покрытии помещения должны быть предусмотрены дымовые фонари (люки) либо иные проемы площадью не менее 1 м² на каждые полные и неполные 1000 м² для выброса продуктов горения.

М.3.5.2. При проведении испытаний допускается монтировать в помещении промежуточный потолок (фальшпотолок) для размещения на нем распылителей (модулей). При этом между указанным фальшпотолком и стенами помещения должен быть предусмотрен зазор шириной не менее 0,5 м для предотвращения скапливания тепла и продуктов горения под фальшпотолком.

М.4. Методы огневых испытаний по определению огнетушащей

эффективности установок пожаротушения тонкораспыленной

водой при тушении горючей нагрузки, соответствующей

3 группе помещений

М.4.1. Условия для проведения испытаний:

М.4.1.1. испытания проводятся в закрытом помещении, соответствующем требованиям подраздела М.3.5 раздела М.3 настоящего приложения;

М.4.1.2. необходимые условия при проведении испытаний:

температура воздуха при проведении испытаний от 5 до 45 °C;

относительная влажность воздуха от 60 до 90%;

атмосферное давление от 700 до 770 мм рт. ст.;

М.4.1.3. трассировка трубопроводов (для агрегатных АУП-ТРВ), а также расположение распылителей (модулей) относительно горючей нагрузки принимаются с учетом максимальных расстояний (высота установки распылителей (модулей, расстояние между распылителями (модулями), указанных в ТД производителя. При этом два ближайших к очагу распылителя (модуля) должны быть равноудалены от центра очага.

Количество распылителей (модулей), монтируемых для испытаний, определяется производителем с учетом характеристик оборудования, указанных в ТД, и требований настоящего подпункта.

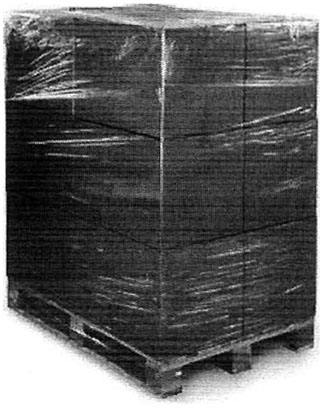

М.4.2. Горючая нагрузка: в качестве горючей нагрузки для испытаний предусматривается МОП размером не менее 1,75 м на 1,75 м и не менее 1 м в высоту, состоящий из нескольких слоев автомобильных шин. Расстояние между соседними шинами не должно превышать 5 см. Поверх каждого слоя шин укладывается слой экструдированного пенополистирола толщиной 50 5 мм, имеющего группу горючести Г4 и группу воспламеняемости В3.

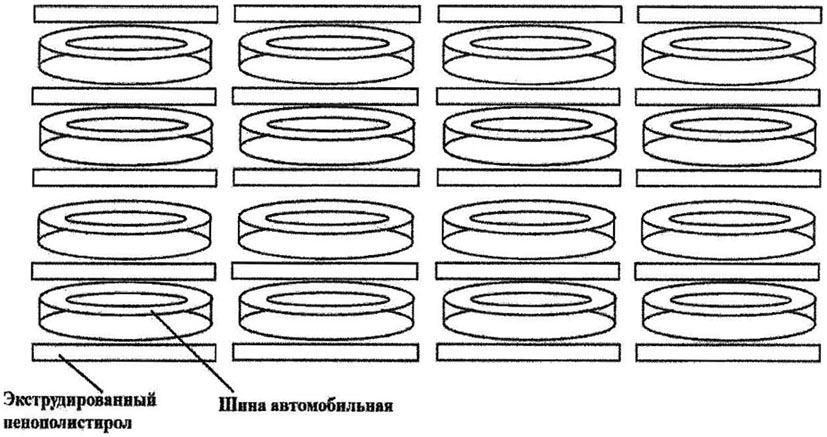

Схема расположения горючей нагрузки в МОП для 3 группы помещений приведена на рисунке М.4.

Рисунок М.4 - Схема расположения горючей нагрузки в МОП

для 3 группы помещений

М.4.3. Процедура испытаний:

М.4.3.1. в центр МОП (между покрышек) устанавливается источник зажигания (металлическая емкость высотой от 5 до 10 см диаметром от 10 до 20 см, наполненная бензином марки не ниже АИ-92). Объем бензина должен составлять от 200 до 300 мл;

М.4.3.2. с помощью факела осуществляют поджиг горючего в емкости. Допускается осуществлять поджиг горючего перед установкой емкости в центр очага. В этом случае время с момента поджига горючего до момента установки емкости в центр очага не должно превышать 10 секунд;

М.4.3.3. по сигналу от системы пожарной сигнализации либо при разрушении теплового замка распылителя производят запуск АУП-ТРВ.

М.4.4. Оценка результатов испытаний:

М.4.4.1. результат испытаний ("потушен" ("не потушен") фиксируют визуально и (или) с помощью технических средств (видеокамер, тепловизоров);

М.4.4.2. результат испытания считается положительным, если обеспечивается ликвидация пламенного горения МОП в течение 10 минут после запуска АУП-ТРВ;

М.4.4.3. проводят два испытания. Испытания считаются успешными, если в каждом из двух испытаний получены положительные результаты;

М.4.4.4. после каждого испытания емкость для бензина (источник зажигания) охлаждают до температуры ниже температуры самовоспламенения горючего и обновляют его содержимое. Площадку для МОП очищают от остатков горючей нагрузки предыдущего испытания. Производят замену сработавших распылителей (модулей).

М.4.5. Требования к безопасности при проведении испытаний:

М.4.5.1. в связи со значительными размерами МОП, а также в связи с тем, что при горении экструдированного пенополистирола и резины выделяются токсичные продукты горения, при испытаниях необходимо принять следующие меры безопасности:

определить лиц, ответственных за соблюдение требований пожарной безопасности, технику безопасности и применение первичных средств пожаротушения при возникновении нештатных ситуаций;

обеспечить возможность тушения очага пожара в случае возникновения нештатной ситуации не менее чем двумя пожарными стволами с расходом пены низкой кратности не менее 2,5 л/с каждый;

определить опасную зону вокруг очага - не менее 3 м, в которую во время испытания посторонним входить запрещено;

М.4.5.2. среди персонала, обслуживающего испытательное оборудование, должно быть лицо, ответственное за технику безопасности;

М.4.5.3. лица, проводящие испытания, и иные лица, находящиеся в помещении для испытаний, должны использовать защитную одежду и средства индивидуальной защиты органов дыхания, защищающие от токсичных продуктов горения.

М.5. Методы огневых испытаний по определению огнетушащей

эффективности установок пожаротушения тонкораспыленной водой

при тушении горючей нагрузки, соответствующей группам

помещений 4.1 и 4.2, приведенных в приложении А

к настоящему своду правил

М.5.1. Условия для проведения испытаний:

М.5.1.1. испытания проводятся в закрытом помещении, соответствующем требованиям подраздела М.3.5 раздела М.3 настоящего приложения. Допускается проведение испытаний на открытом воздухе при соблюдении требований подпункта М.5.1.2 настоящего пункта при скорости ветра менее 1 м/с;

М.5.1.2. необходимые условия для проведения испытаний:

температура воздуха от 5 до 45 °C;

относительная влажность воздуха от 60 до 90%;

атмосферное давление от 700 до 770 мм рт. ст.

М.5.1.3. трассировка трубопроводов (для агрегатных АУП-ТРВ), а также расположение распылителей (модулей) относительно горючей нагрузки принимаются с учетом максимальных расстояний (высота установки распылителей (модулей), расстояние между распылителями (модулями), указанных в ТД производителя. При этом два ближайших к очагу распылителя (модуля) должны быть равноудалены от центра очага.

Количество распылителей (модулей), монтируемых для испытаний, определяется производителем с учетом характеристик оборудования, указанных в ТД, и требований настоящего подпункта.

М.5.2. Горючая нагрузка: в качестве горючей нагрузки для испытаний предусматривается МОП, соответствующий очагу ранга 183B в соответствии с таблицей В.3 ГОСТ Р 51057.

М.5.3. Процедура испытаний:

М.5.3.1. с помощью факела осуществляют поджиг горючего в очаге;

М.5.3.2. спустя 60 секунд с момента поджига горючего производят запуск АУП-ТРВ.

М.5.4. Оценка результатов испытаний:

М.5.4.1. результат испытаний ("потушен" ("не потушен")) фиксируют визуально и (или) с помощью технических средств (видеокамер, тепловизоров).

После ликвидации пламенного горения производится повторный поджиг очага с целью подтверждения факта его тушения, а не его полного выгорания. При этом производить смачивание факела ЛВЖ и его поджиг над очагом не допускается;

М.5.4.2. результат испытания считается положительным, если обеспечивается ликвидация пламенного горения МОП в течение 5 минут после запуска АУП-ТРВ;

М.5.4.3. проводят два испытания. Испытания считаются успешными, если в каждом из двух испытаний получены положительные результаты;

М.5.4.4. после каждого испытания емкость для бензина (источник зажигания) охлаждают до температуры ниже температуры самовоспламенения горючего и обновляют его содержимое. Производят замену сработавших распылителей (модулей).

М.5.5. Требования к безопасности при проведении испытаний:

М.5.5.1. в связи со значительными размерами МОП, а также в связи с тем, что при горении бензина выделяются токсичные продукты горения, при испытаниях необходимо принять следующие меры безопасности:

определить лиц, ответственных за соблюдение требований пожарной безопасности, технику безопасности и применение первичных средств пожаротушения при возникновении нештатных ситуаций;

обеспечить возможность тушения очага пожара в случае возникновения нештатной ситуации не менее чем двумя пожарными стволами с расходом пены низкой кратности не менее 2,5 л/с каждый, а также огнетушителем ранга 233B и противопожарным полотном;

определить опасную зону вокруг очага - не менее 3 м, в которую во время испытания посторонним входить запрещено;

М.5.5.2. лица, проводящие испытания, и иные лица, находящиеся в помещении для испытаний, должны использовать средства индивидуальной защиты органов дыхания, защищающие от токсичных продуктов горения.

М.6. Методы огневых испытаний по определению огнетушащей

эффективности установок пожаротушения тонкораспыленной водой

при тушении горючей нагрузки, соответствующей 5, 6 и 7

группам помещений, приведенным в приложении А

к настоящему своду правил

М.6.1. Условия для проведения испытаний:

М.6.1.1. испытания проводятся в закрытом помещении, соответствующем требованиям подраздела М.3.5 раздела М.3 настоящего приложения.

М.6.1.2. необходимые условия для проведения испытаний:

температура воздуха от 5 до 45 °C;

относительная влажность воздуха от 60 до 90%;

атмосферное давление от 700 до 770 мм рт. ст.

М.6.1.3. трассировка трубопроводов (для агрегатных АУП-ТРВ), а также расположение распылителей (модулей) относительно горючей нагрузки принимаются с учетом максимальных расстояний (высота установки распылителей (модулей), расстояние между распылителями (модулями), указанных в ТД производителя. При этом два ближайших к очагу распылителя (модуля) должны быть равноудалены от центра очага.

Количество распылителей (модулей), монтируемых для испытаний, определяется производителем с учетом характеристик оборудования, указанных в ТД, и требований настоящего подпункта;

М.6.1.4. для испытаний должно предусматриваться два спаренных стеллажа и два отдельно стоящих. Типовая схема расположения стеллажей приведена на рисунке М.5. Параметры стеллажей для испытаний принимаются с учетом области применения АУП-ТРВ исходя из минимального количества полок в каждой секции и максимально допустимых линейных размеров полки;

Рисунок М.5 - Типовая схема расположения стеллажей

(для проведения огневых испытаний по определению огнетушащей

эффективности установок пожаротушения тонкораспыленной водой

при тушении горючей нагрузки 5, 6 и 7 групп помещений)

М.6.1.5. информация о параметрах стеллажей (в том числе длина и ширина полки, количество полок в секции, ширина зазора между спаренными стеллажами), наличии или отсутствии отверстий в полках стеллажей, а также о размере и расположении отверстий (при их наличии) должна быть отражена в протоколе испытаний.

М.6.2. Горючая нагрузка:

М.6.2.1. горючая нагрузка принимается в зависимости от группы помещений:

для группы 5 (склады негорючих материалов в горючей упаковке, склады трудногорючих материалов) - стеллажи заполняются по всей высоте и объему (если иное не указано в ТД производителя) типовыми паллетами (рисунок М.6), состоящими из деревянного основания и расположенных на нем картонных коробок (каждый линейный размер коробки не должен превышать 40 см). Типовой паллет оборачивается ПВХ пленкой. Заполнение картонных коробок продукцией не предусматривается;

для группы 6 (склады твердых горючих материалов, в том числе резины, РТИ, каучука, смолы) - стеллажи заполняются по всей высоте и объему (если иное не указано в ТД производителя) типовыми паллетами, состоящими из деревянного основания и расположенных на нем картонных коробок (каждый линейный размер коробки не должен превышать 40 см). Типовой паллет оборачивается ПВХ пленкой. Заполнение картонных коробок предусматривается продукцией с наихудшими характеристиками с точки зрения пожарной опасности (по умолчанию - резинотехническими изделиями, имеющими группу горючести Г4 и группу воспламеняемости В3 (экструдированный пенополистирол, рубероид и так далее);

для группы 7 (склады лаков, красок, ЛВЖ, ГЖ) - стеллажи заполняются по всей высоте и объему (если иное не указано в ТД производителя) типовыми паллетами (рисунок М.6), состоящими из деревянного основания и расположенных на нем пластиковых емкостей объемом не более 5 литров, заполненных легковоспламеняющимися жидкостями (по умолчанию - бензин, уайт-спирит и тому подобное).

Рисунок М.6 - Внешний вид типового паллета

М.6.3. Процедура испытаний:

М.6.3.1. для моделирования очага пожара и реальной скорости распространения пожара в стеллажах производится имитация возгорания в двух вариантах:

вариант N 1: поджиг горючей нагрузки производится от открытого источника огня (факел, плошка с бензином (объем бензина не более 200 мл)). Место поджига - середина стеллажа (в месте примыкания спаренных стеллажей), вторая полка снизу;

вариант N 2: поджиг МОП производится от открытого источника огня (факел, плошка с бензином (объем бензина не более 200 мл)). Место поджига - середина верхней полки в центре стеллажа (в месте примыкания спаренных стеллажей);

М.6.3.2. в процессе проведения испытаний регистрируются:

направление и время распространения открытого горения во внутристеллажном пространстве (тепловизором и секундомером);

температура и скорость ее нарастания на верхнем уровне в районе распылителей (модулей) (тепловизором);

время срабатывания распылителей (модулей) (секундомером);

время ликвидации горения (секундомером);

состояние горючей нагрузки после ликвидации горения (визуальным осмотром).

М.6.4. Оценка результатов испытаний:

М.6.4.1. результат испытаний ("потушен" ("не потушен")) фиксируют визуально и (или) с помощью технических средств (видеокамер, тепловизоров);

М.6.4.2. работа АУП-ТРВ с заданными параметрами считается эффективной, а результат испытания считается положительным при одновременном соблюдении условий:

открытое горение отсутствует спустя 5 минут после окончания работы АУП-ТРВ (но не более чем через 30 минут с начала работы АУП-ТРВ);

не произошло обрушение вертикальных конструкций стеллажей;

не произошло распространение горения со спаренных секций стеллажей на отдельно стоящие секции;

М.6.4.3. проводят два испытания, если получен положительный результат в каждом из них.

М.6.5. Требования к безопасности при проведении испытаний:

М.6.5.1. в связи с возможным обрушением стеллажей при проведении испытаний, а также в связи с тем, что при горении горючей нагрузки выделяются токсичные продукты горения, при испытаниях необходимо принять следующие меры безопасности:

определить лиц, ответственных за соблюдение требований пожарной безопасности, технику безопасности и применение первичных средств пожаротушения при возникновении нештатных ситуаций;

обеспечить возможность тушения очага пожара в случае возникновения нештатной ситуации не менее чем двумя пожарными стволами с расходом не менее 2,5 л/с каждый;

определить опасную зону вокруг очага, равную не менее 1,5 высоты стеллажа, в которой во время проведения испытания людям находиться запрещено;

М.6.5.2. лица, проводящие испытания, и иные лица, находящиеся в помещении для испытаний, должны использовать средства индивидуальной защиты органов дыхания, защищающие от токсичных продуктов горения.

М.7. Рекомендуемые схемы размещения автоматических ИП

различного типа, расположенных на защищаемой площади,

условно контролируемой одним распылителем (модулем)

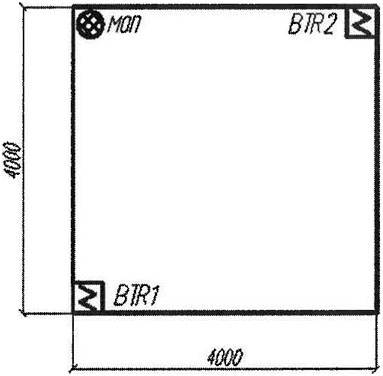

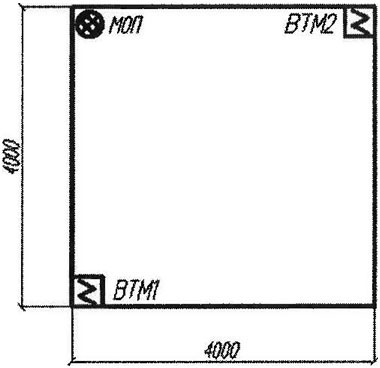

а) дымовые ИП (ВТМ 1-2)	б) газовые ИП (BTR 1-2)

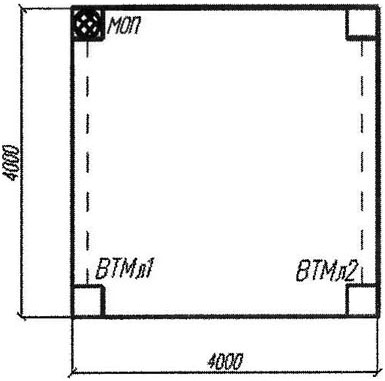

в) аспирационные ИП (ИПА 1-2)	г) ИП линейные дымовые (ВТМл 1-2)

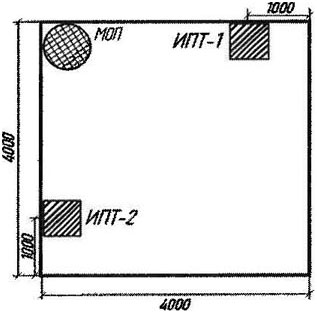

д) ИП тепловые (ИПТ-1-2)	е) ИП пламени (ИПП-1-2)

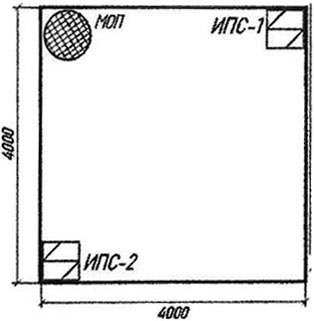

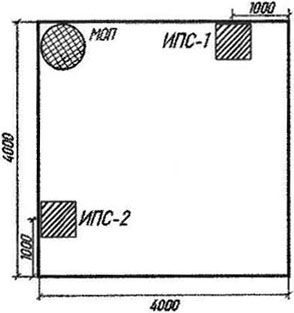

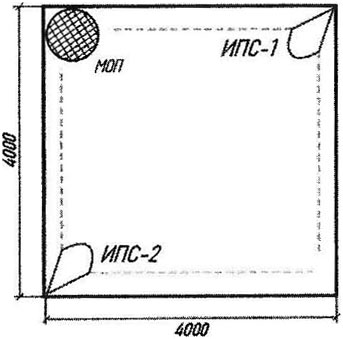

ж) ИП сателлитный дымовой (ИПС-1-2)	з) ИП сателлитный тепловой (ИПС-1-2)

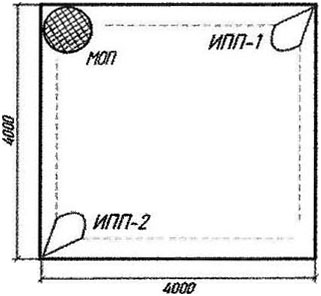

и) ИП сателлитный пламени (ИПС-1-2)

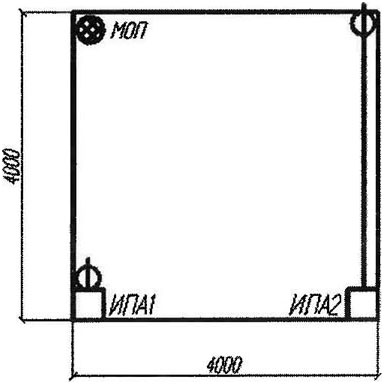

Рисунок М.7 - Рекомендуемые схемы размещения автоматических

ИП различного типа, расположенных на защищаемой площади,

условно контролируемой одним распылителем (модулем)

Примечания:

1. ИП дымовые (ВТМ 1-2), газовые (BTR 1-2) устанавливаются на перекрытии.

2. Линейные дымовые ИП устанавливаются на максимально допустимом изготовителем расстоянии от перекрытия с учетом пункта 6.6.18 СП 484.1311500 (по умолчанию на расстоянии 0,6 м от перекрытия).

3. Блоки аспирационных ИП (ИПА 1-2) устанавливаются на высоте 1,5 - 2 м от уровня пола.

4. Воздухозаборные трубопроводы аспирационных ИП (ИПА 1-2) прокладываются под перекрытием на расстоянии не более 100 мм.

5. Диаметры воздухозаборных отверстий аспирационных ИП (ИПА 1-2) должны быть откалиброваны.".

УДК 614.841.45:629.114.6:006.354	ОКС 13.220.01
Ключевые слова: установка пожаротушения автоматическая, расход, интенсивность, огнетушащее вещество, защищаемый объект

---
