V. НОРМАТИВНЫЕ ССЫЛКИ
В настоящих нормах использованы ссылки на следующие стандарты:
ГОСТ 12997-84 Изделия ГСП. Общие технические условия.
ГОСТ 14254-96 (МЭК 529-76) Изделия электротехнические. Оболочки. Степени защиты. Обозначения. Методы испытаний.
ГОСТ 28199-89 (МЭК 68-2-1-74) Основные методы испытаний на воздействие внешних факторов. Часть 2. Испытания. Испытание А: Холод.
ГОСТ 28200-89 (МЭК 68-2-2-74) Основные методы испытаний на воздействие внешних факторов. Часть 2. Испытания. Испытание В: Сухое тепло.
ГОСТ 28201-89 (МЭК 68-2-3-69) Основные методы испытаний на воздействие внешних факторов. Часть 2. Испытания. Испытание Ca: Влажное тепло, постоянный режим.
ГОСТ 28203-89 (МЭК 68-2-6-82) Основные методы испытаний на воздействие внешних факторов. Часть 2. Испытания. Испытание Fс и руководство: Вибрация (синусоидальная).
ГОСТ 28216-89 (МЭК 68-2-30-87) Основные методы испытаний на воздействие внешних факторов. Часть 2. Испытания. Испытание Dd и руководство: Влажное тепло, циклическое (12+12 часовой цикл).
ГОСТ 28226-89 (МЭК 68-2-42-72) Основные методы испытаний на воздействие внешних факторов. Часть 2. Испытания. Испытание Кс: Испытание контактов и соединений на воздействие двуокиси серы.
ГОСТ 29156-91 (МЭК 801-4-88) Совместимость технических средств электромагнитная. Устойчивость к наносекундным импульсным помехам. Технические требования и методы испытаний.
ГОСТ 29191-91 (МЭК 801-2-88) Совместимость технических средств электромагнитная. Устойчивость к электростатическим разрядам. Технические требования и методы испытаний.
ГОСТ Р 50008-92 Совместимость технических средств электромагнитная. Устойчивость к радиочастотным электромагнитным полям в полосе 26-1000 МГц. Технические требования и методы испытаний.
ГОСТ Р 50009-92 Совместимость технических средств охранной, пожарной и охранно-пожарной сигнализации электромагнитная. Требования, нормы и методы испытаний на помехоустойчивость и индустриальные радиопомехи.
ГОСТ Р 50898-96 Извещатели пожарные. Огневые испытания.
НПБ 57-97 Приборы и аппаратура автоматических установок пожаротушения и пожарной сигнализации. Помехоустойчивость и помехоэмиссия. Общие технические требования и методы испытаний.
НПБ 76-98 Извещатели пожарные. Общие технические требования. Методы испытаний.
ПРИЛОЖЕНИЕ 1
(рекомендуемое)
Оптическая скамья. Определение точки отклика и коэффициента неустойчивости k
Оптическая скамья

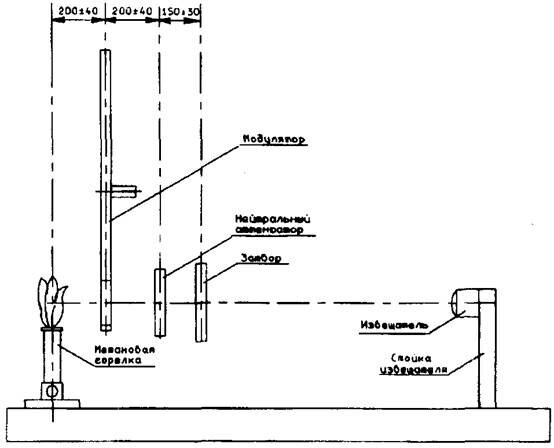

Оптическая скамья (рис. 1.1) выполнена в виде стола, имеющего длину (2,5 ±0,5) м, ширину (0,5 ±0,2) м и высоту (0,8 ±0,2) м. На столе установлены метановая горелка, модулятор, нейтральный аттенюатор, затвор и стойка извещателя.

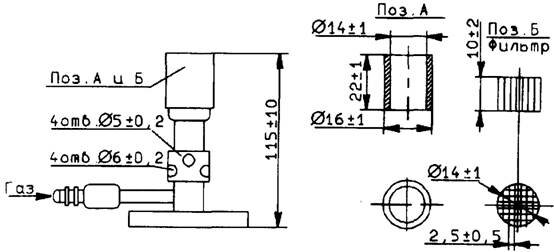

Эскиз метановой горелки приведён на рис. 1.2.
Модулятор, эскиз которого приведён на рис. 1.3, представляет собой диск с окнами, выполненный из светонепроницаемого материала. Диск приводят во вращательное движение относительно оси при помощи электромотора. Частоту вращения диска измеряют с погрешностью не более 20 %. Модулятор установлен на оптической скамье таким образом, что центры окон вращающегося диска проходят через горизонтальную ось, соединяющую чувствительный элемент (элементы) зафиксированного в стойке испытуемого извещателя и источник излучения (отклонение не более 20 мм).
Рис. 1.1
Рис. 1.2
Нейтральный аттенюатор должен обеспечивать плавное или ступенчатое поглощение проходящей через него энергии источника излучения.
Затвор представляет собой светонепроницаемую перегородку размером 0,4х0,4 м.
Испытуемый извещатель устанавливают на оптическую скамью, с противоположной стороны которой устанавливают источник излучения - метановую горелку. Наличие примесей в метане не должно превышать 5 %.
Модулятором создают мерцание пламени с частотой, указанной в ТУ на извещатели конкретных типов. Модулятор не используют, если частота мерцания не установлена в ТУ.
Рис. 1.3
Извещатель фиксируют на скамье на расстоянии D = (1500±20) мм от источника таким образом, чтобы чувствительный элемент извещателя находился на одной линии с источником излучения и модулирующим оборудованием. Освещённость в плоскости чувствительного элемента извещателя от естественных и искусственных источников освещения не должна превышать 50 лк.
На линии между источником и извещателем устанавливают затвор. Зажигают источник излучения. Извещатепь подключают к источнику питания и (или) пожарному приёмно-контрольному прибору.
Нейтральный аттенюатор устанавливают на максимальное поглощение энергии. При необходимости включают модулятор. Убирают затвор. Регулировкой нейтрального аттенюатора достигают устойчивого срабатывания извещателя за время, установленное в ТУ на извещатели конкретных типов, но не более 30 с. В течение всех дальнейших испытаний с конкретным типом извещателей нейтральный аттенюатор не регулируют.
Определение точки отклика
Перемещением извещателя вдоль оптической скамьи определяют максимальное расстояние D, при котором извещатель устойчиво срабатывает за время, установленное в ТУ на извещатели конкретных типов, но не более 30 с. Эта точка называется точкой отклика. Выключают модулятор.
Сразу после определения точки отклика радиометром измеряют излучаемую источником энергию Р. Для этого чувствительный элемент радиометра устанавливают на скамье на расстоянии (1500 ±5) мм от метановой горелки. Собственная погрешность измерения радиометра не должна превышать 10 %.
Определение коэффициента неустойчивости k
Для расчёта коэффициента неустойчивости k используют определённые при двух испытаниях расстояния D до точки отклика (D1 и D2) и энергии излучения источника Р (Р1 и Р2).
Если Р1 /
> Р2 /
, то k = · P1 / · P2
Если Р1 / < Р2 / , то k
= · P2 / · P1
ПРИЛОЖЕНИЕ 2
(обязательное)
Испытание прямым светом
Источник света состоит из двух одинаковых ламп накаливания общего назначения мощностью (60¸100) Вт и двух 20- или 40-ваттных люминесцентных ламп с цветовой температурой от 4000 до 6000 К. Для получения стабильной отдачи света от люминесцентной лампы она должна отработать перед испытаниями не менее 100 ч. Лампу, отработавшую 2000 ч, использовать нельзя. Источники света должны питаться от сети переменного тока напряжением (
) В и частотой (50 ±1) Гц.
Расстояние между люминесцентной лампой и извещателем должно быть таким, чтобы освещённость в плоскости чувствительного элемента извещателя равнялась соответствующей величине, установленной в ТУ на извещатели конкретных типов, но не менее 2500 лк.
Расстояние между лампами накаливания и извещателем должно быть таким, чтобы освещённость в плоскости чувствительного элемента извещателя равнялась соответствующей величине, установленной в ТУ на извещатели конкретных типов, но не менее 250 лк.
Измерение уровня освещённости проводят люксметром. Собственная погрешность измерения люксметра не должна превышать 10 %.
