3. Проверка огнетушащей способности по тушению очагов пожаров класса А



3.1. Модельный очаг пожара





Устройство деревянного штабеля (модельного очага пожара класса А) для проведения огневых испытаний:

1 - деревянные бруски; 2 - стальной уголок; 3 - бетонный (металлический) блок



Модельный очаг пожара класса А представляет собой деревянный штабель в виде куба (см. рисунок).

Штабель размещается на двух стальных уголках (по ГОСТ 8510), установленных на бетонных блоках или жестких металлических опорах таким образом, чтобы расстояние от основания штабеля до пола составляло (400 ± 10) мм. Размеры опоры определяются в соответствии с размерами модельного очага пожара, но не менее длины бруска, указанной в таблице П.2.

В качестве горючего материала используются бруски хвойных пород дерева не ниже 3-го сорта (по ГОСТ 8486) сечением (40 ± 1) мм и длиной, указанной в таблице П.2. Влажность пиломатериала должна быть от 10 до 14 %, по ГОСТ 16588.



Таблица П.2



Ранг модельного очага пожара	Количество деревянных брусков в штабеле, шт.	Длина бруска ± 10, мм	Количество брусков в слое, шт.	Количество слоев	Площадь свободной поверхности модельного очага, м2
0,1А	18	200	3	6	0,48
0,3А	28	300	4	8	1,27
0,5А	45	400	5	9	2,37
0,7А	54	500	6	9	3,55
1 А	72	500	6	12	4,70
2 А	112	635	7	16	9,36
3 А	144	735	8	18	13,89
4 А	180	800	9	20	18,66
6 А	230	925	10	23	27,70
10 А	324	1100	12	27	46,04
15 А	450	1190	15	30	66,19
20 А	561	1270	17	33	86,14



Бруски, образующие наружные грани штабеля, могут быть скреплены для прочности скобами или гвоздями.

Штабель выкладывается так, чтобы бруски каждого последующего слоя были перпендикулярны брускам нижележащего слоя. При этом по всему объему должны образовываться каналы прямоугольного сечения.

Металлический поддон, предназначенный для горючей жидкости и помещаемый под штабель, должен иметь размеры, указанные в таблице П.3.



Таблица П.3



Ранг модельного очага	Размеры поддона LхBхH, мм	Минимальный объем воды, л	Количество бензина, л
0,1 А	100х100х100	0,3	0,1
0,3 А	200х200х100	1,5	0,3
0,5 А	300х300х100	3	0,6
0,7 А	400х400х100	4	0,9
1 А	400х400х100	5	1,1
2 А	535х535х100	9	2,0
3 А	635х635х100	12	2,8
4 А	700х700х100	15	3,4
6 А	825х825х100	20	4,8
10 А	1000х1000х100	30	7,0
15 А	1090х1090х100	35	7,6
20 А	1170х1170х100	40	8,2



3.2. Подготовка к испытаниям

На испытательной площадке устанавливается модельный очаг пожара ранга в соответствии с технической документацией на устройство.

Поддон помещается под штабель таким образом, чтобы центры штабеля и поддона совпали. Штабель выставляют горизонтально относительно дна поддона.

Заливается слой воды. На слой воды наливается бензин в количестве, указанном в таблице П.3.

Устройство размещается от очага на расстоянии, которое оговаривается в технической документации.



3.3. Проведение испытаний

Производится поджог горючего в поддоне.

Время свободного горения штабеля должно быть равным, включая время горения горючего в поддоне, (9 ± 1) мин.

Проводится ручной запуск устройства.

В процессе тушения фиксируются:

быстродействие и время действия;

результат тушения.

Очаг считается потушенным, если повторное воспламенение не произошло в течение 10 мин.

Устройство испытывается не менее трех раз. При этом две попытки тушения из трех должны быть удачными (при сработавшем устройстве).





ПРИЛОЖЕНИЕ 2

(обязательное)



ИСПЫТАТЕЛЬНЫЙ СТЕНД ОПРЕДЕЛЕНИЯ ТОКА УТЕЧКИ ПО СТРУЕ ОТВ

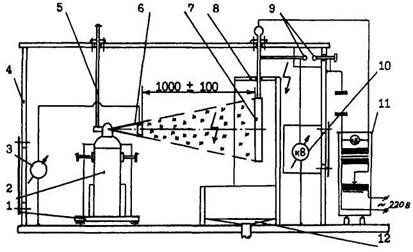

Принципиальная схема испытательного стенда определения тока утечки по струе ОТВ:

1 - изолирующая подставка; 2 - испытываемое устройство; 3 - измеритель тока утечки;

4 - защитный каркас испытательного стенда; 5 - устройство запуска; 6 - насадок устройства с электропроводным элементом; 7 - мишень; 8 - экран; 9 - разрядник; 10 - киловольтметр;

11 - источник высокого напряжения; 12 - емкость для сбора отработанного ОТВ
