ПРИЛОЖЕНИЕ 2
(справочное)

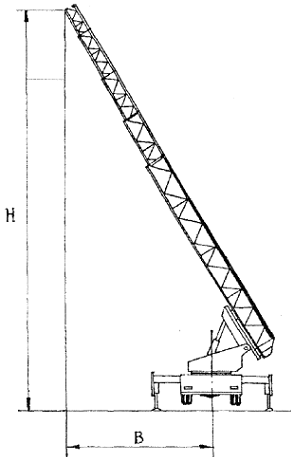

Основные технические параметры АЛ:
Н - высота подъема; В - вылет
ПРИЛОЖЕНИЕ 3
(справочное)
Исполнения автолестниц

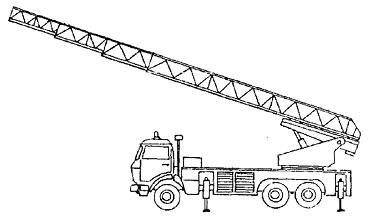

Рисунок 3.1. Исполнение 1. Автолестница без дополнительного навесного оборудования

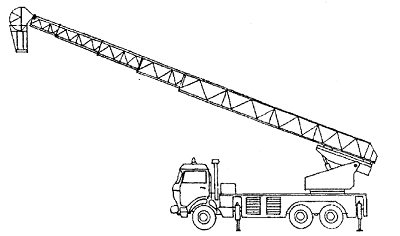

Рисунок 3.2. Исполнение 2.
Автолестница, оборудованная съемной люлькой на вершине стрелы
Рисунок 3.3. Исполнение 3.
Автолестница, оборудованная лифтом, движущимся по лестнице

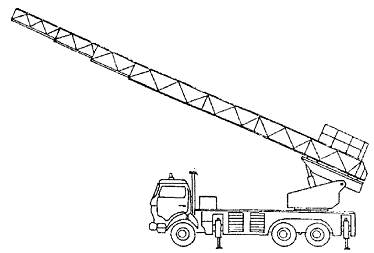

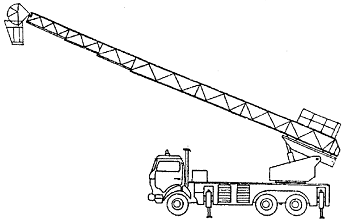

Рисунок 3.4. Исполнение 4.
Автолестница, оборудованная съемной люлькой на вершине и лифтом, движущимся по лестнице
ПРИЛОЖЕНИЕ 4
(обязательное)
Перечень технических требований, обязательных
для сертификации АЛ
|
Технические требования или |
Пункты |
Частота применения |
|
|
объекты регламентации |
НПБ |
Раз в 1 год |
Раз в 3 года |
|
1 |
2 |
3 |
4 |
|
1. Полная масса |
7.4 |
+ |
+ |
|
2. Распределение нагрузки на дорогу |
7.4 |
+ |
+ |
|
3. Поперечная устойчивость |
7.4 |
+ |
+ |
|
4. Предельные размеры зон досягаемости |
Таблица 2, пп. 1, 710; 7.3 |
+ |
+ |
|
5. Устойчивость при работе |
7.3, 7.5 |
+ |
+ |
|
6. Прочность и жесткость при работе |
7.3; таблица 2, п. 15 |
+ |
+ |
|
7. Показатели качества, определяющие степень совершенства систем, обеспечивающих безопасность работы |
7.7, 8.2, 8.3, 8.6, 9.29.6, 12.112.6, 13.1, 14.1, 17.3, 17.517.9, 17.12 |
+ |
+ |
|
8. Габаритные размеры |
Таблица 2, пп. 17, 18 |
+ |
+ |
|
9. Соответствие цвета и цветографических схем |
7.25 |
+ |
+ |
|
10. Соответствие световых и звуковых сигналов |
7.25 |
+ |
+ |
|
11. Комплектация |
16 |
+ |
+ |
|
12. Временные показатели совершения маневров и выполнения операций |
Таблица 2, пп. 12-14 |
- |
+ |
|
13. Основные рабочие характеристики лафетного ствола |
7.3(б) |
- |
+ |
|
14. Конструкционная прочность и надежность крепления съемного оборудования |
7.2(а) |
- |
+ |
|
15. Уровень вибрации на рабочем месте оператора |
17.4 |
- |
+ |
|
16. Уровень шума на рабочем месте оператора |
17.11 |
- |
+ |
|
17. Эргономические показатели рабочего места оператора и мест размещения оборудования |
7.17,7.19, 9.3, 9.4, 11.1, 11.3, 11.4, 11.6, 12.2, 12.3, 13.3 |
- |
+ |
|
18. Скоростные и тормозные свойства АЛ |
7.13, 7.14 |
- |
+ |
|
19. Радиопомехи, создаваемые АЛ |
7.20 |
- |
+ |
ПРИЛОЖЕНИЕ 5
(обязательное)
ПРОТОКОЛ
испытаний пожарной автолестницы
|
Место проведения испытаний ________________ |
|
Дата проведения испытаний ______________ |
1. Наименование изделия, гос. №, шасси №, двигатель №, энергоустановка, тип, прожектора
_______________________________________________________________________________
_______________________________________________________________________________
_______________________________________________________________________________
_______________________________________________________________________________
2. Наименование предприятия-изготовителя, почтовый индекс, адрес _
_______________________________________________________________________________
_______________________________________________________________________________
3. Сведения о нормативной документации, устанавливающей требования к испытываемой продукции ________________________________________________________________________
_______________________________________________________________________________
_______________________________________________________________________________
_______________________________________________________________________________
_______________________________________________________________________________
4. Предъявитель образца на испытания ______________________________________________
_______________________________________________________________________________
_______________________________________________________________________________
_______________________________________________________________________________
5. Атмосферные условия при проведении испытаний:
температура окружающей среды, °С ___________________________
влажность, % ______________________________________________
давление, мм рт. ст. _________________________________________
6. Средства испытаний: ___________________________________________________________
_______________________________________________________________________________
_______________________________________________________________________________
_______________________________________________________________________________
_______________________________________________________________________________
7. Результаты испытаний
|
№ |
Наименование определяемого |
Единица |
Значение |
|
|
п/п |
показателя |
измерения |
НД |
Факт |
|
|
|
|
|
|
8. Заключение по результатам испытаний:
Испытания проводили:
ПРИЛОЖЕНИЕ 6
(справочное)
Схема положения вершины лестницы и люльки относительно специального щита-препятствия

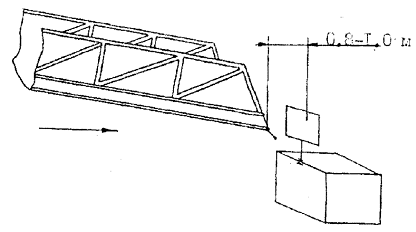

Рисунок 6.1. Движение вершины лестницы за счет сдвигания-выдвигания пакета колен

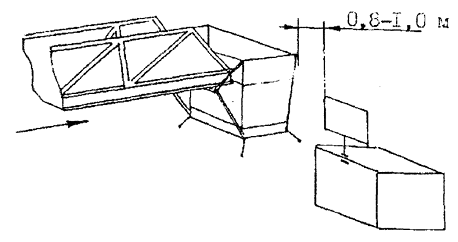

Рисунок 6.2. Движение вершины лестницы с люлькой за счет сдвигания-выдвигания пакета колен
Рисунок 6.3. Движение вершины лестницы за счет поворота подъемно-поворотного основания
Рисунок 6.4. Движение вершины лестницы с люлькой за счет поворота подъемно-поворотного основания
ПРИЛОЖЕНИЕ 7
(справочное)
Индикатор световых сигналов

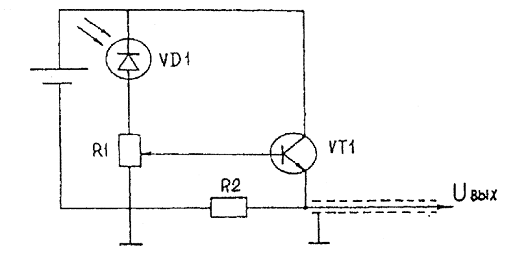

Схема электрическая принципиальная:
VD1 - ФД-9К; VT1 - КТ315Е; R1 - 1,8 кОм; R2 - 300 Ом
