ПРИЛОЖЕНИЕ 1
Справочное

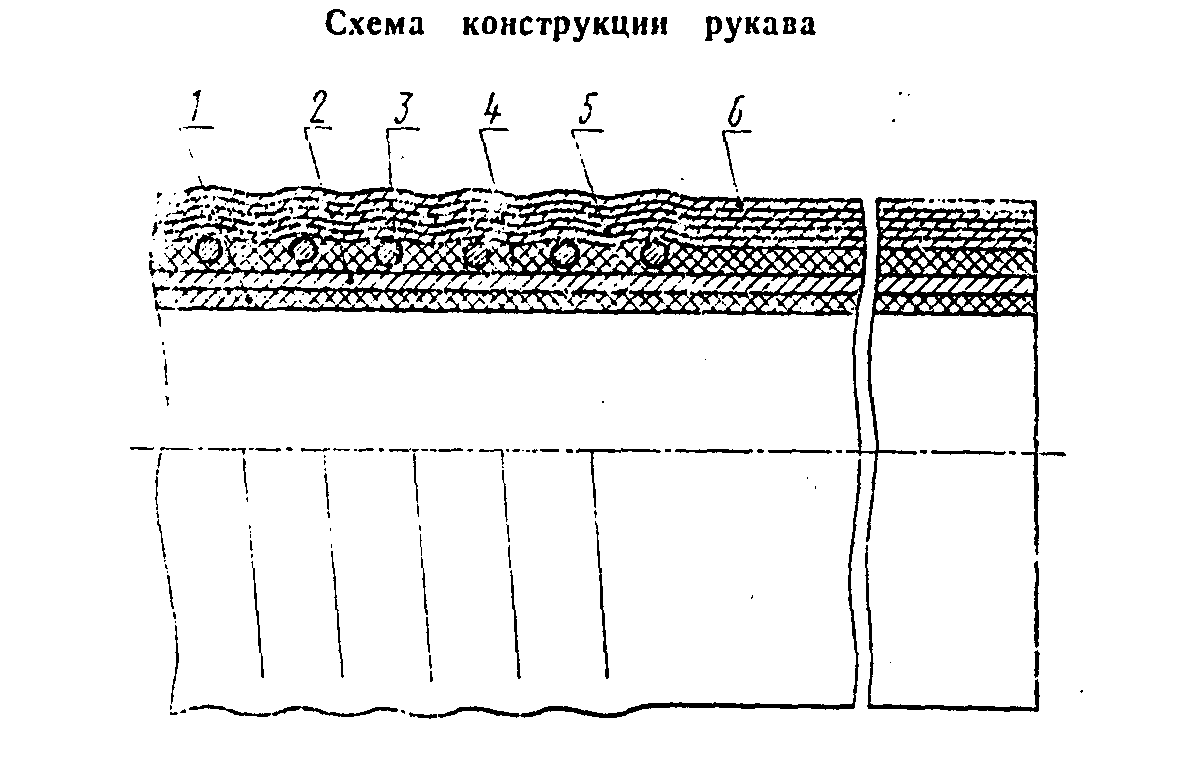

1-внутренняя резиновая камера; 2- текстильный слой; 3- проволочная спираль: 4 - промежуточный резиновый слой; 5 - текстильный слой; 6 - наружный текстильный слой (или резиновый для КЩ, П и Б).
(Измененная редакция, Изм. № 5)
ПРИЛОЖЕНИЕ 2
Обязательное
Методика измерения полного электрического сопротивления
Настоящая методика регламентирует выполнение измерений полного электрического сопротивления (R) при изготовлении бензомаслостойких напорных и напорно-всасывающих рукавов в антистатическом исполнении*.
___________________
*Освидетельствование рукавов по показателю электрического сопротивления, изменяющегося под действием перекачиваемого продукта в процессе эксплуатации рукава, проводит заказчик по собственной методике.
1. Точность измерения
1.1. Методика обеспечивает измерение полного электрического сопротивления от lO2 до 1010 Ом с относительной погрешностью не более 20 % при доверительной вероятности 0,95.
1.2. В погрешность по п.1.1 включены все составляющие, в том числе погрешности средств измерения, метода и округления результатов.
2. Методы измерения
2.1. Полное электрическое сопротивление (R) определяют на рукаве методом непосредственной оценки с помощью стандартных приборов по схеме на черт. 1.
2.2. Сущность метода заключается в том, что внутрь рукава вставляют электроды специальной формы, на которых имеются клеммы для подключения измерительного прибора. R определяют непосредственно по показаниям измерительного прибора.
3. Средства измерений, вспомогательные устройства, материалы
3.1. Мегаомметр с комплектом соединительных проводов по ГОСТ 23706 и основной погрешностью не более 1,5 % длины рабочих частей шкал (для типов Е6-16, Е6-17, Е6-4А и др.).
Прибор должен иметь метрологическую аттестацию в соответствии с ГОСТ 8.409 и проходить государственную поверку в установленные сроки.
3.2. Устройства и материалы, необходимые при измерении полного электрического сопротивления рукавов, указаны в табл. 1.
4. Требования безопасности
При измерении должны выполняться следующие требования безопасности:
- мегаомметр должен соответствовать требованиям техники безопасности, указанным в эксплуатационной документации;
- рукав, на котором проводят измерения, должен быть электрически изолирован от земли;
- запрещается во время измерений касаться соединительных проводов, электродов и рукава.
Таблица 1
| Наименование устройства и материала | Основная характеристика | Назначение |
| 1. Электроды (черт. 2) | Изготовлены из алюминиевых сплавов по ГОСТ 1583, или латуни по ГОСТ 1020, или стали по ГОСТ 5632 | Присоединение измерительного прибора к рукаву |
| 2. Термометр по ГОСТ 28498 | Диапазон измерения 0-50 °С, цена деления 0,5 °С | Измерение температуры окружающего воздуха |
| 3. Психрометр аспирационный М-34 | Диапазон измерения 10-100 % | Измерение влажности окружающего воздуха |
| 4. Бензин | - | Протирание контактирующих поверхностей рукава |
| 5. Ветошь | - | То же |
Примечание. Допускается применять другие аттестованные средства измерений с соответствующим диапазоном измерений и погрешностью не более указанной.
5 Условия проведения измерений
5.1. Измерения проводят при температуре окружающего воздуха (20±2) оС и относительной влажности не более 80 %.
5.2. Измерительный прибор, электроды и рукава выдерживают при заданных условиях (п.5.1) не менее 2 ч; время выдерживания рукавов до испытаний после вулканизации - 24 ч.
6. Подготовка к проведению измерений
6.1. Измеряют температуру и относительную влажность окружающего воздуха. Результаты измерений заносят в табл. 2.
| Дата проведения испытания | Характеристика окружающего воздуха | Порядковый номер рукава от партии | Обозначение рукава | Диаметр рукава (номин.), мм | Полное электрическое сопротивление, Ом | |
| Температура, °С | Влажность, % | |||||
Протирают ветошью поверхность измерительных электродов и контактирующую с электродами внутреннюю поверхность рукава, а при наличии выцветших ингредиентов, - растворителем (бензином).
Готовят к работе измерительный прибор в соответствии с инструкцией по эксплуатации.
Размещают рукав на столе с диэлектрическим покрытием, вставляют электроды внутрь рукава на всю длину контактирующей поверхности и собирают электрическую схему (черт.1). Подключают соединительные провода к измерительным клеммам мегаомметра и клеммам электродов.
1 - измерительный прибор; 2 - проводник; 3 - электрод; 4 - рукав
Черт. 1
6.2. Размеры электродов для измерения полного электрического сопротивления антистатических рукавов различных диаметров приведены на черт. 2.
| Внутренний диаметр рукава, мм | 25 | 32 | 38 | 50 | 65 | 75 | 100 |
| А, мм | 27 | 34 | 40 | 52 | 67 | 78 | 104 |
Черт.2
7. Измерение
Измеряют полное электрическое сопротивление рукава в соответствии с инструкцией по эксплуатации применяемого измерительного прибора.
8. Обработка и оформление результатов
Результаты измерений должны быть оформлены в виде табл. 2.
(Введено дополнительно, Изм.№5)
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством нефтеперерабатывающей и нефтехимической промышленности СССР
ИСПОЛНИТЕЛИ
Ю. П. Смирнов, В. И. Гончаров, В. В. Прищепенко, Г. А. Воробьев, Л. В. Бойко, Н. Ю. Плотникова
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 28.05.76№ 1346
3. ВЗАМЕН ГОСТ 5398-57, ГОСТ 8496-57
4. Стандарт соответствует ИСО 1823-75, за исключением определения удлинения при гидравлическом давлении и стойкости при воздействии озона
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
| Обозначение НТД, на который дана ссылка | Номер пункта, подпункта. перечисления, приложения |
| ГОСТ 9.024-74 | 2.15 |
| ГОСТ 9.030-74 | 4.11, 4.12 |
| ГОСТ 166-80 | 4.1 |
| ГОСТ 263-75 | 2.15 |
| ГОСТ 270-75 | 2.15 |
| ГОСТ 305-82 | 1.1 |
| ГОСТ 427-75 | 4.1 |
| ГОСТ 440-81 | 2.14 |
| ГОСТ 1012-72 | 1.1 |
| ГОСТ 2084-77 | 1.1 |
| ГОСТ 2246-70 | 2.16 |
| ГОСТ 3282-74 | 2.16 |
| ГОСТ 3652-69 | 2.14 |
| ГОСТ 4204-77 | 2.13 |
| ГОСТ 5962-67 | 2.14 |
| ГОСТ 6768-715 | 4.9 |
| ГОСТ 7502-80 | 4.1 |
| ГОСТ 7912-74 | 2.15 |
| ГОСТ 9389-75 | 2.16 |
| ГОСТ 9857-70 | 2.17 |
| ГОСТ 10227-86 | 1.1 |
| ГОСТ 10585-75 | 1.1 |
| ГОСТ 12308-80 | 1.1 |
| ГОСТ 14892-69 | 5.3 |
| ГОСТ 15152-69 | 2.2, 5.2 |
6. Срок действия продлен до 01.07.93, в части первой категории качества срок действия ограничен до 01.01.89 (Постановление Госстандарта СССР от 27.04.87 № 1416)
7. ПЕРЕИЗДАНИЕ (июль 1988 г.) с Изменениями № 1, 2, 3, утвержденными в июле 1983 г., январе 1986 г., апреле 1987 г. (ИУС10-83, 5-86, 8-87).
