Таблица 3
Стандартный номер и форма накальных элементов для зажимов под винт
|
Тип зажимов |
Ток, А |
Номер и форма накального элемента |
|

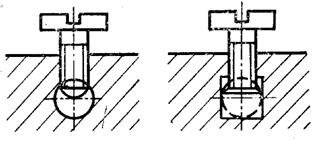

Зажимы торцевые
|
10 16 25 32 32 40 63 |
HP1/U HP2/U HP3/U HP3/U HP5/U HP6/U HP7/U |
|
Зажимы с прижимной головкой и крепежной гайкой
|
6 10 16 25 32 32 40 63 |
HS0/C2 HS1/C2 HS2/C2 HS3/C2 HS4/C3 HS5/C3 HS6/C3 HS7/C3 |
|
Зажим с прижимной планкой
|
25 32 32 40 63 |
HP3/U HP3/U HP5/U HP6/U HP7/U |
|
Зажим колпачковый
|
6 10 16 25 32 32 40 63 |
HM0/U HM1/U HM2/U HM3/U HM4/U HM5/W HM6/W HM7/W |
Размеры нити накала
1 - нить накала диаметром dh; 2 - провод длиной 120 мм;
3 - втулка
Черт. 1
Формы и размеры накальных элементов
Форма U

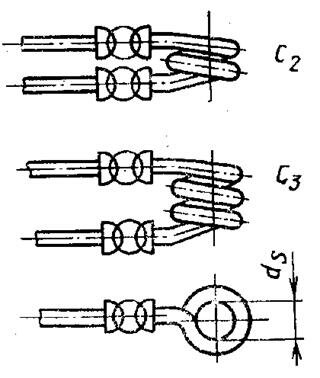

Форма С2 и С3

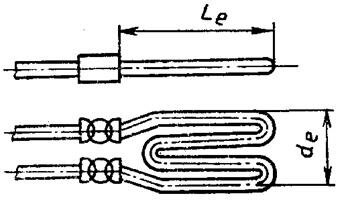

Форма W
Черт.2
Размеры втулок
До крепления После крепления
Черт.3
Пример формовочного устройства
Черт.4

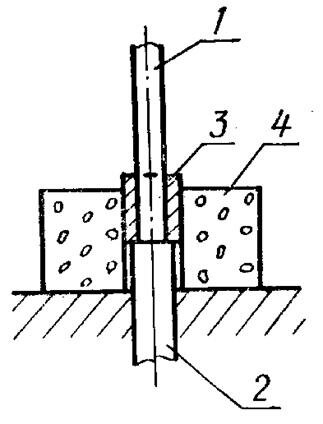

Пример устройства для пайки
1- нить накала; 2-провод; 3-втулка после крепления;
4-пожаробезопасная подставка
Черт.5
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. ВНЕСЕН Министерством внутренних дел СССР
2. Постановлением Государственного комитета СССР по стандартам от 29.11.88 № 3879 введен в действие государственный стандарт СССР ГОСТ 27924-88, в качестве которого непосредственно применен международный стандарт МЭК. 695-2-3-84, с 01.01.90
3. Срок проверки-1995 г;
периодичность проверки - 5 лет
4. ВВЕДЕН ВПЕРВЫЕ
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на который дана ссылка |
Номер раздела |
|
ГОСТ 27483-87 |
2 |
|
ГОСТ 27484-87 |
2 |
