Таблица 3
|
Обозначение угла |
Угол обзора, ...° |
|
b7 |
Не менее 8 |
|
b8 |
Не более 60 |
|
a4 |
Не менее 60 |
При этом для машин с симметричным расположением кабины должна быть обеспечена видимость точек Р1, Р2, Р3, Р4 по черт. 7.
Черт. 7
Для машин с асимметричным расположением кабины допускается обеспечение видимости либо точек P1 и Р3, либо точек Р2 и Р4.
Углы обзора через часть лобового стекла, очищаемую стеклоочистителем (a6 и b9), должны быть каждый не менее 20°.
Вертикальные перемычки между лобовым и боковыми стеклами, расположенные в пределах угла обзора a4, не должны ограничивать обзор каждая на угол a5 больше 5°.
4. ТРЕБОВАНИЯ К ОСВЕЩЕННОСТИ
4.1. Тракторы и машины должны быть оборудованы фарами. Количество фар должно быть:
для тракторов не менее двух передних и двух задних;
для машин - по техническим условиям на конкретные модели машин.
4.2. Тракторы должны иметь транспортную и рабочую системы внешнего освещения, а машины - рабочую или рабочую и транспортную.
Указанные системы освещения должны включаться независимо. Рабочая система освещения должна обеспечивать освещенность участков поля при выполнении технологической операции, а транспортная - дороги.

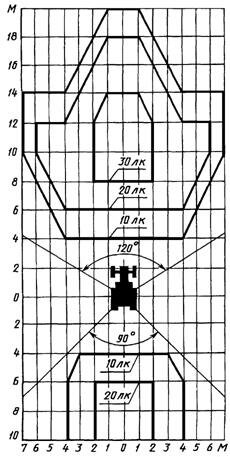

4.3. Рекомендуемая освещенность, обеспечиваемая совместно с рабочей и транспортной системами освещения тракторов, указана на черт. 8.
- линия изолюкс
Черт. 8*
_______________
* Чертежи 9-14 исключены.
4.4. Система освещения машин должна обеспечивать освещенность рабочих зон. Рекомендуемая освещенность указана в табл. 4.
Таблица 4*
|
Зона |
Среднее значение уровня освещенности, Еm, лк |
Плоскость, в которой нормируется освещенность |
|
Площадка в передней зоне обзора шириной, равной захвату рабочего органа, на расстоянии 10 м от него |
15 |
Вертикальная |
|
Площадка в передней зоне обзора шириной 16 м на расстоянии 10 м от рабочего органа |
5 |
То же |
|
Рабочие органы в поле зрения |
20 |
Горизонтальная |
|
Передняя зона обзора на ширине захвата рабочего органа на расстоянии 20 м от него |
5 |
Вертикальная |
|
Зона выгрузки (загрузки) технологического продукта |
15 |
Горизонтальная |
____________
* Табл. 5-8 исключены.
4.2-4.4. (Измененная редакция, Изм. № 6).
4.5. (Исключен, Изм. № 6).
4.6. Рабочие фары должны быть установлены так, чтобы их свет не мешал оператору непосредственно или косвенно за счет отражения зеркалами заднего вида и другими светоотражающими поверхностями трактора.
4.7, 4.8. (Исключены, Изм. № 3).
4.9. В конструкции тракторов и машин должна быть предусмотрена возможность подключения переносной лампы мощностью не менее 20 Вт.
Разделы 5, 6. (Исключены, Изм. № 3).
7. ТРЕБОВАНИЯ К УЗЛАМ И АГРЕГАТАМ
7.1. Система пуска двигателя должна соответствовать требованиям ГОСТ 19677 в части блокировки и ГОСТ 20000; приводиться в действие (за исключением системы предпускового подогрева) из кабины и быть пожаробезопасной.
При наличии пускового двигателя запуск его должен осуществляться из кабины.
7.2. Заправочные горловины топливных баков и системы охлаждения двигателей должны находиться вне кабин.
Расположение заправочных горловин должно быть таким, чтобы при заправке исключалось попадание топлива на части машин, способные его воспламенять.
Высота расположения заправочных горловин, аккумуляторов и инструментального ящика не должна быть более 1400* мм, а остальных мест обслуживания - 1600* мм от опоры для ног оператора (земли, подножки, пола кабины и других элементов конструкции).
_______________
* Для тракторов и машин, поставленных на производство после введения в действие настоящего стандарта.
7.1, 7.2. (Измененная редакция, Изм. № 6).
7.3. (Исключен, Изм. № 3).
7.4. Выпускная система двигателя должна обеспечивать гашение искр в отработавших газах. В местах соединения прорыв газов и искр не допускается.
Все элементы выпускной системы двигателей следует конструктивно выполнять и располагать так, чтобы исключались скапливание на них и возможное возгорание технологических продуктов (сена, соломы, топлива, масла и др.) или имелась соответствующая защита (щиток-обтекатель и т. п.).
Струя отработавших газов не должна быть направлена на оператора, горючие массы или емкости с ними, а для колесных тракторов - в правую сторону по ходу движения вперед.
7.5. Конструкция капота или поднимаемых ограждений при поднятом их положении должна исключать возможность их самопроизвольного опускания.
7.6. Конструкция систем тракторов и машин должна исключать каплепадение масла, топлива и охлаждающей жидкости.
Допускается каплепадение из дренажных трубок (отверстий) в предназначенные для этого закрытые или заправочные емкости.
7.7. В конструкциях тракторов и машин должна быть предусмотрена аварийно-предупредительная сигнализация в соответствии с требованиями ГОСТ 20000*.
_________________
* Для машин, техническое задание на проектирование которых утверждено после введения в действие настоящего стандарта.
7.8. Загрузка сельскохозяйственной продукции в транспортные средства и ее выгрузка из бункера машины должна обеспечиваться без ручного выравнивания, подталкивания и исключать забрасывание продуктов на двигатель, горловину топливного бака, выхлопную трубу и глушитель.
7.9. Топливные баки машин должны быть приспособлены для механизированной заправки.
(Измененная редакция, Изм. № 3).
7.10. На тракторах и машинах для защиты от засорения и обеспечения доступа при очистке сердцевины радиатора, воздухозаборника, а также межреберного пространства цилиндров двигателей воздушного охлаждения технологическим продуктом (соломой, половой и т. п.) должны быть предусмотрены быстросъемные сетки и другие устройства, а на зерноуборочных комбайнах - самоочищающиеся воздухозаборники.
(Измененная редакция, Изм. № 4).
7.11. Двигатели должны быть оборудованы устройством для экстренной остановки при аварийных ситуациях.
7.12. Движущиеся, вращающиеся части или части, имеющие температуру выше 70 °С, кроме выхлопной трубы и глушителя, должны быть защищены ограждением. При этом ограждения с отверстиями должны соответствовать следующим условиям:
d £
при x > 360,
d £
при x > 60,
d £ 6 при x £ 60,
где d - диаметр отверстия, мм;
x - расстояние от движущихся или нагретых деталей до ограждения, мм.
При отверстиях в виде многоугольников вписанные в них окружности должны соответствовать тем же условиям, а любые диагонали многоугольников не должны превышать удвоенного диаметра.
7.13. Окраска тракторов и машин должна быть контрастной по сравнению с фоном окружающей среды.
Внутренние поверхности открываемых и съемных без применения инструмента защитных ограждений и кожухов, вращающихся деталей, снимаемых с применением инструмента, нерабочие поверхности движущихся деталей машин или поверхности смежных с ними неподвижных деталей, расположенных непосредственно под съемными или открывающимися без применения инструмента ограждениями, первичные средства пожаротушения, которыми комплектуются машины и тракторы, должны быть окрашены в сигнальные цвета (красный или желтый) по ГОСТ 12.4.026**.
Если для выполнения технологических процессов требуется обозначить габарит трактора или машины или ее отдельные части, следует применять окраску по ГОСТ 12.4.026 или в виде чередующихся красных и белых полос шириной от 30 до 80 мм, расположенных по диагонали; допускается применение для этой цели сигнальных щитков.
_________________
** На территории Российской Федерации действует ГОСТ Р 12.4.026-2001 (здесь и далее).
7.12, 7.13. (Измененная редакция, Изм. № 3).
7.14. Нерабочие поверхности деталей, движущихся только в процессе движения машины и не представляющих при этом опасности для оператора, а также поверхности их ограждений, предназначенных для защиты от наматывания технологического продукта, окрашиваются в основной цвет машины.
(Измененная редакция, Изм. № 6).
7.15. Электрооборудование тракторов и машин должно соответствовать требованиям ГОСТ 12.2.007.0 и ГОСТ 3940.
7.16. Тракторы и машины должны иметь штепсельные разъемы в соответствии с требованиями ГОСТ 9200 и нормативного документа на них.
Открытые клеммы электрооборудования, кроме подключаемых к массе, должны иметь резиновые защитные колпачки по ГОСТ 19323 и ГОСТ 19324 или специальные колпачки по нормативному документу. В местах перехода через острые углы и кромки деталей электропроводка должна иметь дополнительную защиту изоляции от механических повреждений.
Монтаж и крепление электропроводки должны предотвращать повреждение ее изоляции.
7.17. Система электрооборудования должна обеспечивать включение «массы» с рабочего места оператора.
Допускается на машинах по согласованию с потребителем устанавливать включатель массы и управление им вне кабины.
7.18. Аккумуляторные батареи следует размещать вне кабины в местах, исключающих попадание на них токопроводящих материалов горючего технологического продукта и скопление газов.
7.19. Зерноуборочные комбайны и шасси с навесными молотилками с колесным движителем должны иметь заземление в соответствии с требованиями технических условий на них.
7.20. Над верхней частью гусеницы трактора по ширине дверного проема должна быть установлена горизонтальная опорная площадка, либо гусеница должна перекрываться кабиной на величину не менее 80 % ее ширины*.
_______________
* Требования не распространяются на болотоходные и мелиоративные модификации сельскохозяйственных тракторов.
Если между гусеницей и кабиной расположена подножка, то допускается площадку не устанавливать.
7.21. На тракторе и машине должна быть установлена табличка или нанесена надпись, содержащая порядок выполнения операций пожаротушения.
7.22. Части машин, подверженные забиванию технологическим продуктом и наматыванию его должны быть снабжены устройствами, уменьшающими эту вероятность, или приспособлениями, снижающими трудоемкость их очистки.
7.23. В местах возможного скопления горючего технологического продукта не допускается сухого трения и соударения деталей, приводящих к возгоранию.
7.24. Тракторы и машины должны быть снабжены автоматическими тягово-сцепными или быстросоединяемыми устройствами, позволяющими оператору осуществлять сцепку или навеску с агрегатируемыми орудиями*.
__________________
* Для машин, технические задания на проектирование которых утверждены после введения в действие настоящего стандарта.
7.25. Колесные тракторы и машины должны быть оборудованы крыльями.
(Измененная редакция, Изм. № 3).
7.26. В пределах максимального перемещения оси подвеса должен быть обеспечен минимальный зазор безопасности а = 25 мм между раскосом и любым элементом трактора или навесной машины, а также угол a - не менее 30° между элементами навесного устройства (черт.9)

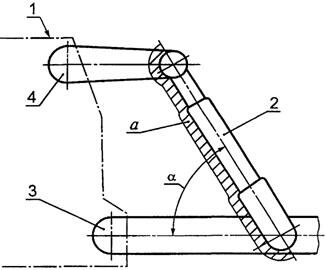

Зазор безопасности и угол между элементами навесного устройства
1 - трактор; 2 - раскос; 3 - тяга; 4 - рычаг; а - зазор безопасности;
a - угол между элементами навесного устройства
черт. 9
(Введен дополнительно, Изм. № 8)
8. ТРЕБОВАНИЯ ПРИ МОНТАЖЕ, ТРАНСПОРТИРОВАНИИ И ХРАНЕНИИ
8.1. Перевод в транспортное и рабочее положение машин должен обеспечиваться оператором с рабочего места.
8.2. Устройства для подъема рабочих органов машины должны стопориться и удерживать их в транспортном положении.
(Измененная редакция, Изм. № 6).
8.3. Тракторы и машины и их составные части, имеющие неудобную для зачаливания конструкцию, должны иметь устройства или места для зачаливания при подъеме, присоединения страховочных цепей и установки домкратов. Схемы зачаливания и присоединения страховочных цепей должны быть приведены на тракторе и машине и указаны в руководстве по эксплуатации. Места установки домкратов и присоединения страховочных цепей маркируют на тракторе и машине условными обозначениями или символами; допускается не маркировать на гусеничных тракторах места установки домкратов и присоединительных цепей.
(Измененная редакция, Изм. № 4).
8.4. Габаритные размеры тракторов и машин при движении по дорогам общей сети не должны быть более 2,5 м по ширине и 4 м по высоте.
Для колесных тракторов класса 5 и выше допускается увеличение ширины до 3,1 м с выполнением требований ГОСТ 12.4.026.
Транспортные габаритные размеры машин, которые предназначены только для работ в поле и выезд которых на дороги общей сети является исключением, не должны быть более 4,4 м по ширине и 4 м по высоте.
Сборочные единицы и детали тракторов и машин, которые при погрузке, транспортировании и выгрузке могут самопроизвольно перемещаться, должны иметь средства фиксации или быть легкосъемными.
(Измененная редакция, Изм. № 3, 7).
8.5. Уборочные машины должны иметь устройства, тележку или другие средства, обеспечивающие транспортирование жатки в соответствии с требованиями п. 8.4. При этом должен быть предусмотрен перевод жатки в транспортное или рабочее положение персоналом, работающим на данной машине без применения самоходных грузоподъемных механизмов.
8.6. (Исключен, Изм. № 6).
8.7. Тракторы и машины, предназначенные для использования или движения по дорогам общей сети, должны быть оборудованы внешними световыми приборами: тракторы и машины, максимальная транспортная скорость которых выше 20 км/ч - по ГОСТ 8769, при скорости до 20 км/ч - по техническим условиям на конкретные модели машин.
(Измененная редакция, Изм. № 7).
8.8. Тракторы и машины, габаритная ширина которых превышает установленную в п. 8.4, должны быть оборудованы сигнальными средствами в соответствии с «Правилами дорожного движения» и иметь в верхней точке мигающий или непрерывный световой сигнал оранжевого или желтого цвета, кроме машин, оборудованных фонарями знака «автопоезд».
ПРИЛОЖЕНИЕ 1
Обязательное
ПЕРЕЧЕНЬ ПЕРВИЧНЫХ СРЕДСТВ ПОЖАРОТУШЕНИЯ
ТРАКТОРОВ И ЗЕРНОУБОРОЧНЫХ КОМБАЙНОВ
|
Наименование машин, для которых должны быть предусмотрены устройства для крепления |
Вид и количество пожарной техники первой помощи, шт. |
||
|
Огнетушители |
Штыковые лопаты |
Швабры |
|
|
Зерноуборочные комбайны и шасси с навесными молотилками |
2 |
2 |
2 |
|
Тракторы и остальные самоходные сельскохозяйственные машины |
1 |
1 |
- |
(Измененная редакция, Изм. № 7).
ПРИЛОЖЕНИЕ 2
Обязательное
РАСЧЕТ ШИРИНЫ НЕВИДИМЫХ УЧАСТКОВ ПЛОЩАДКИ,
ОБРАЗУЕМЫХ КОНСТРУКТИВНЫМИ ЭЛЕМЕНТАМИ
Ширину невидимых участков площадки B в миллиметрах с учетом бинокулярности зрения (см. чертеж) определяют по формуле
|
где R - |
радиус полукруга площадки, равен 12000 мм для тракторов тяговых классов до 5 и 17000 - для тракторов тяговых классов 5 и выше; |
|
а - |
расстояние между конструктивным элементом, ограничивающим обзор, и точкой К, середину элемента и точку границы площадки радиусом R, мм; |
|
b - |
ширина конструктивного элемента, ограничивающего обзор, измеренная в горизонтальной плоскости перпендикулярно лучу зрения, мм. |
(Измененная редакция, Изм. № 5).
ПРИЛОЖЕНИЕ 3. (Исключено, Изм. № 3).
ПРИЛОЖЕНИЕ 4
Обязательное
ПАРАМЕТРЫ ВИБРАЦИИ В ВЕРТИКАЛЬНОМ НАПРАВЛЕНИИ НА СИДЕНЬЕ ОПЕРАТОРА ТРАКТОРОВ
|
Класс трактора |
Средние квадратические значения ускорений в вертикальном направлении, м/с2, в октавных полосах со среднегеометрическими частотами, Гц |
||||
|
|
2 |
4 |
8 |
16 |
31,5 |
|
0,6 |
1,15 |
0,8 |
0,60 |
1,14 |
- |
|
0,9-1,4 |
1,30 |
0,60 |
0,50 |
0,40 |
- |
|
2 |
1,20 |
0,60 |
0,50 |
0,40 |
- |
|
3 (колесные) |
1,30 |
0,45 |
0,35 |
0,40 |
- |
|
3 и более (гусеничные) |
0,55 |
0,60 |
0,9 |
1,0 |
1,9 |
|
5 и более (колесные) |
1,30 |
0,40 |
0,25 |
0,25 |
- |
|
1,4 (хлопководческие) |
0,79 |
0,57 |
0,60 |
1,14 |
- |
|
1,4 (свекловодческие) |
0,79 |
0,57 |
0,60 |
1,14 |
- |
(Измененная редакция, Изм. № 3).
ПРИЛОЖЕНИЕ 5
Обязательное
ПАРАМЕТРЫ ВИБРАЦИИ В ВЕРТИКАЛЬНОМ НАПРАВЛЕНИИ НА СИДЕНЬЕ И (ИЛИ) РАБОЧЕЙ ПЛОЩАДКЕ ОПЕРАТОРА МАШИН
|
Наименование параметра |
Значения параметра в октавной полосе со среднегеометрической частотой, Гц |
||||||
|
|
1 |
2 |
4 |
8 |
16 |
31,5 |
63 |
|
Среднеквадратическое значение ускорения, м/с2 |
0,85 |
0,79 |
0,57 |
0,60 |
1,14 |
2,27 |
4,49 |
ПРИЛОЖЕНИЕ 6
Рекомендуемое
ПАРАМЕТРЫ ВИБРАЦИИ В ГОРИЗОНТАЛЬНОМ НАПРАВЛЕНИИ НА СИДЕНЬЕ И (ИЛИ) РАБОЧЕЙ ПЛОЩАДКЕ ОПЕРАТОРА ТРАКТОРОВ И МАШИН
Таблица 1
|
Наименование параметра |
Значения параметра в октавной полосе со среднегеометрической частотой, Гц |
||||||
|
|
1 |
2 |
4 |
8 |
16 |
31,5 |
63 |
|
Среднеквадратическое значение ускорения, м/с2 |
0,632 |
0,846 |
1,6 |
3,21 |
6,39 |
12,76 |
25,52 |
Таблица 2*
|
Наименование параметра |
Значения параметра в октавной полосе со среднегеометрической частотой, Гц |
||||||
|
|
1 |
2 |
4 |
8 |
16 |
31,5 |
63 |
|
Среднеквадратическое значение ускорения, м/с2 |
0,316 |
0,423 |
0,80 |
1,62 |
3,20 |
6,38 |
12,76 |
____________________
* Для тракторов и машин, технические задания на проектирование которых утверждены после введения в действие настоящего стандарта.
ПРИЛОЖЕНИЕ 7
Обязательное
ПАРАМЕТРЫ ВИБРАЦИИ НА ОРГАНАХ УПРАВЛЕНИЯ ТРАКТОРОВ И МАШИН
|
Наименование параметров |
Значение параметра для октавных полос со среднегеометрическими частотами, Гц |
||||
|
|
16 |
31,5 |
63 |
125 |
250 |
|
Среднеквадратическое значение скорости, м/с2 |
4,0×10-2 |
2,8×10-2 |
2,0×10-2 |
1,4×10-2 |
1,0×10-2 |
|
Уровень скорости, дБ |
118 |
115 |
112 |
109 |
106 |
